VFD에 대한 간단한 문제 해결 - IGBT 、 정류기 브리지

경고:

측정하기 전에 VFD가 꺼져 있고 전력선 R, S, T 및 출력 라인 U, V, W가 제거되어야합니다. P+/N을 측정 한 후에 만 ​​DC 전압이 없습니다.

VFD의 정류기 모듈을 측정하십시오.

먼저 멀티 미터를 "다이오드"위치로 설정 한 다음 멀티 미터의 빨간색과 검은 색 테스트 리드를 사용하여 아래 단계를 따라 탐지를 위해 다음 단계를 따릅니다.

둘째, 검은 색 테스트 리드를 사용하여 DC 버스의 양의 터미널 P (+)를 터치하고 빨간색 테스트 리드와 함께 순서대로 R, S 및 T를 터치하십시오. 표시된 값을 멀티 미터에 기록하십시오.

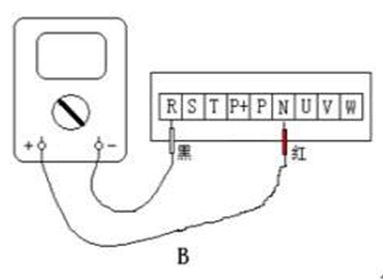

셋째, 빨간색 테스트 리드를 DC 버스의 음의 터미널 n (-)에 터치하고 검은 색 테스트 리드를 순서대로 r, s 및 t로 터치하고 멀티 미터의 디스플레이 값을 기록하십시오.

넷째, 여섯 번째 측정의 표시된 값이 기본적으로 균형을 이루면 VFD의 정류에 문제가 없음을 나타냅니다. 그렇지 않으면 해당 위치의 정류 모듈이 손상됩니다.

VFD의 IGBT 모듈을 측정하십시오.

먼저 멀티 미터를 "다이오드"위치로 설정 한 다음 멀티 미터의 빨간색과 검은 색 테스트 리드를 사용하여 아래 단계를 따라 탐지를 위해 다음 단계를 따릅니다.

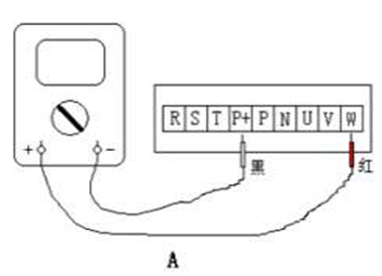

둘째, 검은 색 테스트 리드와 함께 DC 버스의 양의 터미널 P (+)를 터치하고 빨간색 테스트 리드와 함께 u, v 및 w를 터치하십시오. 표시된 값을 멀티 미터에 기록하십시오.

셋째, 빨간색 테스트 리드를 DC 버스의 음의 터미널 n (-)에 터치하고 검은 색 테스트 리드를 순서대로 u, v 및 w로 터치하고 멀티 미터의 디스플레이 값을 기록하십시오.

넷째, 여섯 번째 측정의 표시된 값이 기본적으로 균형을 이루면 VFD의 IGBT 인버터에 문제가 없음을 나타냅니다. 그렇지 않으면 해당 위치의 IGBT 인버터가 손상되었습니다.
