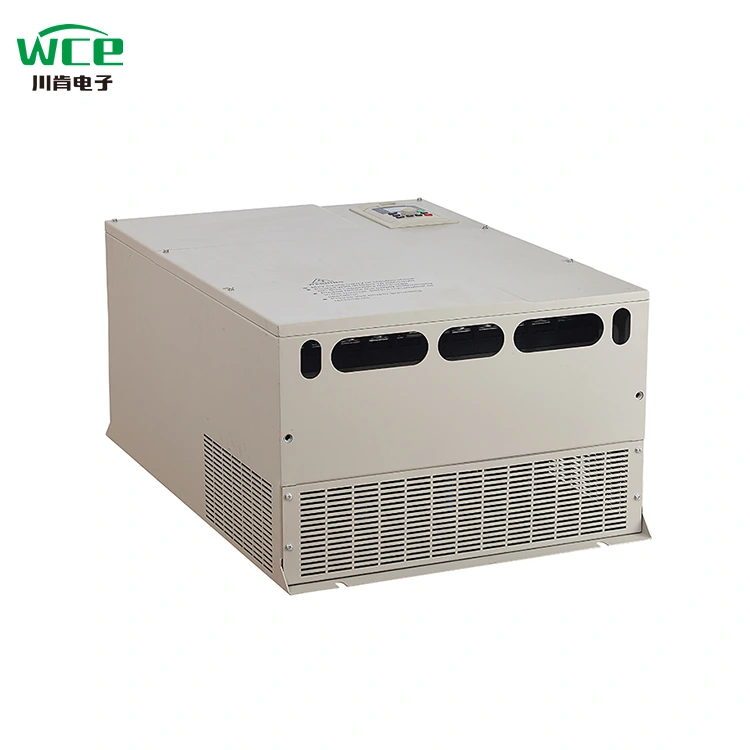

75kW 인버터 가변 주파수 드라이브(VFD)산업용 시스템의 호환 가능한 AC 모터에 대해 조정 가능한 속도 제어 기능을 제공합니다. 그러나 올바른 드라이브를 선택하려면 정격 전력을 맞추는 것 이상의 것이 필요합니다. 구매자는 모터 정격 전류, 공급 전압, 과부하 요구 사항, 부하 특성, 작동 속도, 주변 조건 및 제어 기능을 고려해야 합니다. 이 가이드에서는 75kW VFD의 작동 방식, 사용 위치, 주의할 만한 사양, 일반적인 선택 및 설치 문제를 방지하는 방법에 대해 설명합니다. 또한 Zhejiang Chuanken Electric Co., Ltd.와 협력하는 엔지니어, 장비 제조업체, 시스템 통합업체 및 산업 유통업체를 위한 실용적인 구매 체크리스트도 제공합니다.
산업용 모터는 펌프, 팬, 압축기, 컨베이어, 믹서 및 기타 여러 유형의 기계에 전력을 공급합니다. 생산 수요에 따라 필요한 속도가 변경되는 응용 분야에서 모터를 최고 속도로 계속 작동하면 불필요한 에너지 소비, 기계적 스트레스 또는 공정 불안정이 발생할 수 있습니다.
A 75kW 인버터 가변 주파수 드라이브 VFD선택한 제어 방식에 따라 출력 주파수와 전압을 조정하여 호환되는 AC 모터의 속도와 작동을 조절하도록 설계된 전자 모터 컨트롤러입니다. 75kW 지정은 공칭 전력 등급을 나타내지만 사용 가능한 모터 정격은 드라이브의 특정 전류 정격, 전압 등급, 듀티 정격 및 설치 조건에 따라 달라집니다.
장비 제조업체 및 산업 구매자를 위해 적절하게 선택된 VFD는 보다 부드러운 가속, 제어된 감속, 향상된 프로세스 조정 및 보다 유연한 모터 작동을 지원할 수 있습니다. 모델에 따라 모터 보호 기능과 모니터링 기능도 제공할 수 있습니다.
그럼에도 불구하고 모든 75kW 드라이브가 모든 75kW 모터에 적합한 것은 아닙니다. 정격 전력이 동일한 두 드라이브는 과부하 용량, 입력 구성, 제어 성능, 환경 보호 및 통신 인터페이스가 다를 수 있습니다.
일반적인 AC 가변 주파수 드라이브는 정류기와 DC 링크를 통해 들어오는 AC 전력을 DC로 변환한 다음 전자 스위칭 장치를 사용하여 가변 주파수 AC 출력을 생성합니다. 제어 시스템은 선택한 작동 모드와 모터 요구 사항에 따라 출력을 조절합니다.
AC 유도 모터의 경우 동기 속도는 공급 주파수 및 모터 극 수와 관련됩니다. 주파수를 줄이면 일반적으로 모터 속도가 낮아지고, 주파수를 높이면 모터와 드라이브의 허용 작동 범위 내에서 속도가 높아집니다. 실제 유도 전동기 속도는 부하 및 슬립에 따라 달라집니다.
많은 드라이브는 간단한 속도 조정을 위해 주파수당 볼트(V/f) 제어를 사용합니다. 센서리스 벡터 제어는 더욱 까다로운 속도나 부하 성능이 필요한 애플리케이션에서 향상된 토크 제어를 제공할 수 있습니다. 사용 가능한 기능은 특정 VFD 모델 및 모터 구성에 따라 다릅니다.
조정 가능한 가속 및 감속 램프는 모터의 시작 및 정지 속도를 제어하는 데 도움이 됩니다. 적절한 램프 설정은 갑작스러운 기계적 부하를 줄이고 보다 안정적인 생산을 지원할 수 있습니다. 관성이 높은 부하나 급정지 요구 사항에는 추가 제동 장비가 필요할 수 있습니다.
모델에 따라 VFD는 전류, 전압, 온도, 작동 주파수 및 오류 상태를 모니터링할 수 있습니다. 전자 모터 과부하 보호 및 결함 진단은 유지 관리 팀에 도움이 될 수 있지만 드라이브를 올바르게 구성하고 필요한 외부 보호와 함께 사용해야 합니다.
75kW VFD는 전기 정격 및 제어 기능이 장비와 일치하는 경우 중대형 산업용 모터 애플리케이션에 적합할 수 있습니다. 일반적인 응용 분야는 다음과 같습니다.
가변 속도 제어는 펌핑 시스템의 흐름이나 압력을 조절하는 데 도움이 됩니다. 적절한 제어 전략을 사용하면 조절 손실을 줄이고 압력 안정성을 지원하며 변화하는 수요를 관리하는 데 도움이 될 수 있습니다. 펌프 특성과 최소 유량 요구 사항은 여전히 준수되어야 합니다.
환기, 냉각 또는 공정 공기 흐름 요구 사항에 맞게 팬 속도를 조정할 수 있습니다. 많은 원심 팬 시스템의 경우 작동 지점 및 프로세스 요구 사항이 허용하는 경우 속도를 줄이면 전력 수요를 크게 낮출 수 있습니다.
컨베이어에는 부하 변화에 따라 제어된 가속과 안정적인 속도가 필요한 경우가 많습니다. 드라이브는 시동 토크, 부하 관성, 정지 요구 사항, 빈번한 시동 또는 과부하 가능성에 따라 선택해야 합니다.
믹서, 생산 장비 및 기타 산업용 기계는 다양한 재료 또는 처리 단계를 수용하기 위해 속도 조절이 필요할 수 있습니다. 적절한 VFD는 작동 유연성을 향상시킬 수 있지만 토크 프로필과 프로세스 요구 사항에 따라 제어 전략이 결정되어야 합니다.
| 애플리케이션 | 일반적인 제어 목표 | 중요한 선택 요소 |
|---|---|---|
| 원심펌프 | 유량 또는 압력 조정 | 가변 토크 듀티, PID 제어, 최소 유량 |
| 산업용 팬 | 기류 및 환기 제어 | 작동 범위, 냉각, 에너지 최적화 |
| 컨베이어 | 제어된 시동 및 안정적인 운송 | 시동 토크 및 과부하 용량 |
| 믹서 | 조정 가능한 프로세스 속도 | 토크 요구 및 부하 조건 변경 |
| 압축기 | 허용되는 경우 용량 조정 | 압축기 호환성 및 시동 요구 사항 |
이는 보장된 호환성 주장이 아닌 일반적인 적용 사례입니다. 장비 제조업체의 요구 사항과 실제 작동 조건에 따라 최종 선택이 결정되어야 합니다.
올바른 사양은 비용이 많이 드는 불일치, 예상치 못한 트립 및 피할 수 있는 시운전 지연을 방지합니다. 견적을 요청하기 전에 다음과 같은 기술적 요소를 검토하십시오.
모터 명판부터 시작하여 정격 출력과 전부하 전류를 식별하십시오. VFD의 연속 출력 전류는 의도된 작동 조건에서 모터에 필요한 전류를 충족하거나 초과해야 합니다. 전류 용량은 모터가 높은 토크 또는 빈번한 과부하 상태에서 작동할 때 특히 중요합니다.
사용 가능한 공급 전압, 주파수 및 위상 구성을 확인하십시오. 드라이브의 입력 정격은 전원 공급 장치에 적합해야 하며, 출력은 모터와 호환되어야 합니다. 75kW 등급만으로는 특정 모델이 380V, 400V, 415V 또는 다른 공급 시스템에 적합한지 여부를 확인할 수 없습니다.
과부하 요구 사항은 응용 프로그램과 모델에 따라 다릅니다. 원심 펌프와 팬은 종종 가변 토크 듀티를 사용하는 반면, 부하가 걸린 컨베이어와 일부 압축기에는 더 큰 과부하 용량이 필요할 수 있습니다. 제조업체가 지정한 과부하 비율, 기간, 의무 등급 및 관련 경감 조건을 확인하십시오.
V/f 제어가 충분한지, 센서리스 벡터 제어가 필요한지를 판단합니다. 시동 토크, 저속 성능, 속도 조절, 엔코더나 프로세스 센서의 피드백이 필요한지 여부를 고려하십시오.
주변 온도, 먼지, 습기, 고도, 환기 및 인클로저 보호는 드라이브 성능에 영향을 미칠 수 있습니다. VFD를 뜨거운 전기 캐비닛이나 먼지가 많은 산업 지역에 설치할 경우 냉각 요구 사항, 허용되는 환경 조건 및 필요한 용량 감소를 확인하십시오.
애플리케이션에 디지털 및 아날로그 입력, 릴레이 출력, PID 제어, 오류 기록 또는 PLC 또는 감시 시스템과의 통신이 필요한지 확인하십시오. 프로토콜 지원 및 사용 가능한 터미널은 제품 시리즈에 따라 다릅니다.
기계마다 모터에 대한 요구 사항이 다릅니다. 부하 프로필을 이해하면 필요한 전류 정격, 제어 모드 및 제동 구성을 결정하는 데 도움이 됩니다.
원심 펌프, 팬 및 많은 송풍기는 일반적인 가변 토크 응용 분야입니다. 일반적으로 토크 요구량은 속도가 떨어지면 감소합니다. 따라서 올바르게 구성된 드라이브는 시스템이 감소된 속도에서 상당한 시간을 소비할 때 에너지 소비를 줄이는 데 도움이 될 수 있습니다.
컨베이어, 특정 용적식 펌프 및 일부 믹서는 저속에서도 상당한 토크가 필요할 수 있습니다. 이러한 애플리케이션에는 적절한 내구성과 적절한 과부하 용량을 갖춘 드라이브가 필요한 경우가 많습니다. 저속에서의 모터 냉각도 평가해야 합니다.
대형 회전 장비는 감속 시 회생 에너지가 발생할 수 있습니다. 모터에 의해 구동되지 않고 모터를 구동하는 부하는 특별한 처리가 필요할 수도 있습니다. 적용 분야에 따라 제동 저항기, 제동 장치 또는 회생 솔루션이 필요할 수 있습니다.
임무가 불확실한 경우 공급업체에 부하 유형, 시작 빈도, 필요한 가속 시간, 정지 시간, 속도 범위 및 예상되는 과부하 조건을 제공하십시오. 이 정보는 단순히 75kW 모델을 요청하는 것보다 더 유용합니다.
에너지 절약은 VFD를 설치하는 일반적인 이유이지만 결과는 기계, 제어 전략, 작동 일정 및 시스템 설계에 따라 달라집니다. 드라이브는 모든 애플리케이션에서 에너지 소비를 자동으로 줄여주지는 않습니다.
많은 원심 펌프 및 팬 시스템에서는 속도가 감소함에 따라 필요한 전력이 크게 줄어들 수 있습니다. 이렇게 하면 하루 종일 수요가 변할 때 비용을 절감할 수 있습니다. 그러나 실제 결과는 시스템 곡선, 정압, 프로세스 제약 및 모터 작동 효율성에 따라 달라집니다.
모터 효율, 드라이브 손실, 전송 손실, 프로세스 요구 사항 및 기존 제어 방법을 함께 평가합니다. 잘못 선택한 속도 범위나 부적절한 제어 전략으로 인해 예상되는 이점이 제한될 수 있습니다.
운영 시간, 측정된 전력 수요, 부하 변동, 전기 요금 및 유지 관리 비용을 기록합니다. 보편적인 절감 비율에 의존하지 않고 현실적인 가정을 사용하여 현재 시스템을 제안된 VFD 제어 시스템과 비교합니다.
| 비용 요소 | 수집할 정보 | 중요한 이유 |
|---|---|---|
| 에너지 소비 | 측정된 kW 및 연간 작동 시간 | 잠재적인 전력 절감 추정 |
| 설치 | 캐비닛, 배선, 필터 및 시운전 | 초기 프로젝트 비용을 정의합니다. |
| 유지 | 검사, 냉각 및 서비스 요구 사항 | 수명주기 비용 계획 지원 |
| 프로세스 성능 | 흐름, 압력, 속도 및 생산 데이터 | 제어 솔루션이 운영 요구 사항을 충족하는지 확인합니다. |
안전한 작동과 안정적인 성능을 위해서는 올바른 설치가 필수적입니다. 자격을 갖춘 전기 기술자는 드라이브 제조업체의 지침, 해당 전기 규정 및 기계의 안전 요구 사항을 따라야 합니다.
들어오는 전압, 위상, 주파수, 접지 및 업스트림 보호 장치를 확인하십시오. 선택한 드라이브가 공급 시스템 및 설치 조건과 호환되는지 확인하십시오.
필요한 간격, 환기 및 열 방출을 제공하십시오. 적절한 경우 전원 배선을 민감한 제어 배선과 분리하고 케이블 배선 및 전자기 호환성에 대한 제조업체 지침을 따르십시오.
모터의 정격 전압, 전류, 주파수, 속도 및 기타 필수 명판 데이터를 구성합니다. 제조업체의 지침에 따라 적절한 모터 보호 설정 및 제어 모드를 적용하십시오.
회전방향, 가속도, 감속도, 작동속도, 부하응답, 고장처리 등을 확인합니다. 정상적인 생산을 위해 기계를 출시하기 전에 전체 제어 순서를 테스트하십시오.
매개변수 설정, 배선 정보, 시운전 기록 및 관련 알람 이력을 저장합니다. 문서는 기술자가 의도한 구성을 복원하고 향후 문제를 해결하는 데 도움이 됩니다.
안전을 위해 드라이브나 연결된 장비를 작업하기 전에 전원 공급 장치를 분리하고 제조업체의 방전 및 검증 절차를 따르십시오. DC 버스는 전원이 차단된 후에도 위험한 전압을 유지할 수 있습니다.
많은 드라이브 결함은 잘못된 크기, 열악한 냉각, 부적절한 매개변수 설정, 배선 문제 또는 까다로운 부하 조건으로 인해 발생할 수 있습니다. 구조화된 문제 해결 프로세스를 통해 가동 중지 시간을 줄이고 불필요한 구성 요소 교체를 방지할 수 있습니다.
가능한 원인으로는 과도한 시동 토크 요구, 짧은 가속 시간, 기계적 바인딩, 잘못된 모터 데이터 또는 부적절한 제어 설정 등이 있습니다. 매개변수를 조정하기 전에 오류 이력 및 부하 조건을 검토하십시오.
환기, 캐비닛 온도, 냉각 팬, 방열판 청결도 및 로딩을 확인하십시오. 설치가 허용된 주변 온도 또는 고도 제한을 초과하는지 여부와 용량 감소가 필요한지 여부를 확인하십시오.
급격한 감속 또는 높은 관성 부하로 인해 에너지가 드라이브의 DC 버스로 반환될 수 있습니다. 애플리케이션 및 제품 설계에 따라 더 긴 감속 시간이나 적절한 제동 솔루션이 필요할 수 있습니다.
모터 매개변수 정확도, 제어 모드, 속도 지령 신호, 배선 및 부하 변동을 확인하십시오. 폐쇄 루프 시스템의 경우 관련 피드백 장치 및 제어 설정을 검사하십시오.
경보 코드, 공급 조건, 제어 배선, 네트워크 구성 및 접지 배열을 검토하십시오. 드라이브를 재설정하기 전에 오류를 기록하고 원인이 불분명할 경우 제품 설명서나 자격을 갖춘 기술 지원 부서에 문의하십시오.
예방 유지보수는 제조업체의 서비스 일정을 따라야 하며 환기 경로, 전기 연결, 환경 조건 및 결함 기록에 대한 적절한 검사를 포함해야 합니다.
산업 구매자는 견적을 요청하기 전에 완전한 기술 개요를 준비하여 사양 격차와 조달 지연을 줄일 수 있습니다.
절강 Chuanken 전기 유한 공사산업용 모터 제어 제품을 평가하는 구매자를 위한 회사 참고 자료 역할을 합니다. 75kW 인버터 가변 주파수 드라이브를 논의할 때 구매자는 적절한 제품 시리즈 및 구성을 확인할 수 있도록 의도한 애플리케이션 및 전기적 요구 사항을 제공해야 합니다.
OEM 프로젝트, 장비 업그레이드 및 유통업체 조달의 경우 기술 적합성, 문서, 서비스 지원 및 총 운영 비용에 대해 공급업체를 비교하면 공칭 전력 등급만 비교하는 것보다 구매 결정을 위한 더 강력한 기반을 제공합니다.
75kW VFD는 출력 주파수와 전압을 조정하여 호환 가능한 AC 모터의 속도와 작동을 제어합니다. 모델에 따라 모터 보호, 조정 가능한 가속 및 감속, 모니터링 및 산업 제어 통합 기능도 제공할 수 있습니다.
적합할 수도 있지만 정격 전력만으로는 부족합니다. 모터의 정격 전류 및 전압, 드라이브의 연속 출력 전류, 과부하 용량, 듀티 정격 및 작동 조건을 확인한 후 호환성을 확인하십시오.
잠재적인 응용 분야에는 산업용 펌프, 팬, 송풍기, 컨베이어, 믹서 및 호환 가능한 압축기가 포함됩니다. 적합성은 모터 사양, 부하 특성, 필요한 토크 및 선택한 드라이브의 성능에 따라 달라집니다.
특히 시간이 지남에 따라 펌프나 팬 수요가 변하는 적절한 가변 속도 응용 분야에서 에너지 소비를 줄일 수 있습니다. 실제 절감액은 부하 프로필, 시스템 설계, 작동 시간, 드라이브 손실 및 제어 전략에 따라 달라집니다.
필요한 전압은 특정 제품 모델 및 지역 전력 시스템에 따라 다릅니다. 모든 75kW 드라이브가 동일한 전기 구성을 공유한다고 가정하기보다는 제조업체의 데이터시트를 기준으로 공급 전압, 위상 및 주파수를 확인하십시오.
모든 애플리케이션에 필요한 것은 아닙니다. 부하의 관성이 높거나 빠른 감속이 필요하거나 드라이브에 상당한 에너지를 반환하는 경우 제동 저항기 또는 다른 제동 솔루션이 필요할 수 있습니다. 제조업체에 호환성 및 크기를 확인하십시오.
공급업체의 기술 문서, 제품 적합성, 품질 프로세스, 지원 능력, 보증 조건, 배송 준비 및 애플리케이션 요구 사항을 명확히 하는 능력을 평가합니다. 주문하기 전에 정확한 모델 사양을 요청하십시오.
모터 명판 데이터, 공급 전압, 적용 유형, 과부하 요구 사항, 제어 기능, 설치 환경, 수량 및 배송 목적지를 준비하십시오. 이러한 세부 정보는 공급업체가 적절한 드라이브 구성을 평가하는 데 도움이 됩니다.
장비, 생산 라인 또는 모터 제어 프로젝트를 위한 75kW 인버터 가변 주파수 드라이브를 찾고 계십니까?절강 Chuanken 전기 유한 공사 귀하의 애플리케이션 요구 사항에 대한 제품 정보 및 기술 논의를 위해 연락할 회사입니다.
적절한 제품 구성을 설정하는 데 도움이 되도록 모터 사양, 공급 전압, 부하 유형, 작동 조건 및 필요한 제어 기능을 공유하십시오. 명확한 기술 정보를 통해 호환성, 설치 요구 사항 및 프로젝트 비용을 더 쉽게 평가할 수 있습니다.
