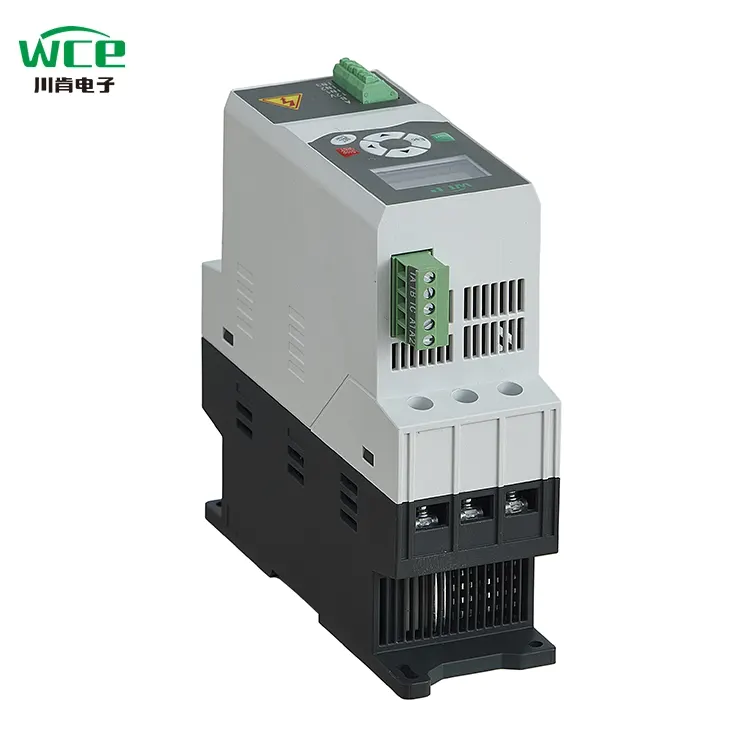

팬 11kw 15hp 용 우회 소프트 스타터로 내장되었습니다

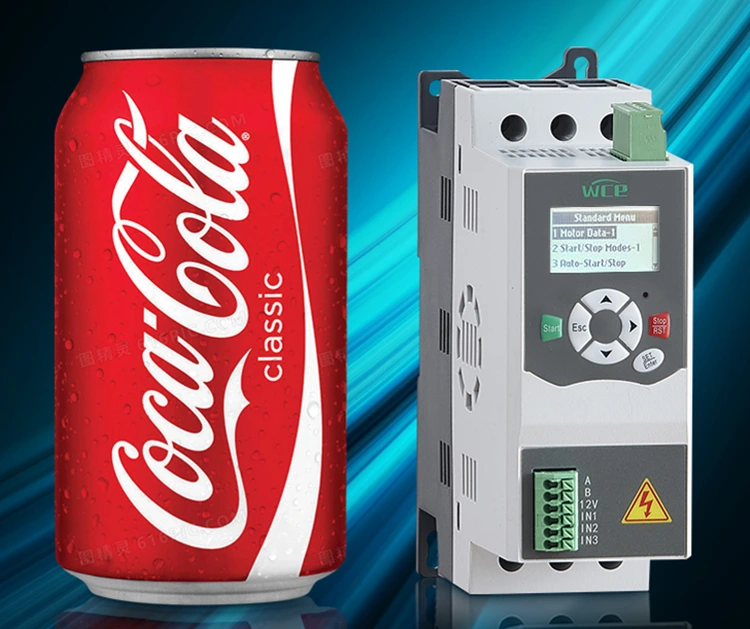

INtelligent 상호 작용 및 편리한 작동 : 360 시리즈 소프트 스타터에는 LCD 액정 디스플레이 스크린이 장착되어 있습니다. 인터페이스 디자인은 간단하고 직관적이며 작동 경험은 매끄럽고 편리합니다. 이 시스템에는 중국어와 영어의 디스플레이 기능이 장착되어 있으며 특정 국가 언어의 사용자 정의를 지원하여 다른 지역의 사용자의 요구를 완전히 충족시킵니다.

다중 통신 및 원격 지능형 제어 : 표준 Modbus 485 커뮤니케이션 기능이 장착되어 있으며 Siemens Profibus 프로토콜 및 휴대폰 앱과 같은 맞춤형 통신 방법을 지원하여 사용자가 효율적인 원격 디버깅 및 정확한 제어를 달성하고 공간 제한을 깨뜨리는 데 도움이됩니다.

뛰어난 성능과 오래 지속되는 내구성 : 일반적인 AC 컨택 터와 비교할 때 새로운 맞춤형 DC 컨택 터가 장착 된 성능은 3 배, 열이 2.6 배, 안전성이 25%감소하고 에너지 절약 효율은 20%에 도달하며 서비스 수명이 100,000 배를 초과하여 장비의 안정적인 작동을위한 안정적인 보증을 제공합니다.

효율적인 열 소산 및 안정적인 작동 : 24V 고속 DC 팬과 혁신적인 360 °의 만능 열 소산 설계가 장착 된 강력한 풍력을 제공하여 장비가 작동 전반에 걸쳐 좋은 열 소산 상태와 안정적인 성능을 유지할 수 있도록합니다.

깊은 협력 및 품질 업그레이드 : 우리는 국내 상장 회사 인 Hubei Taiji와의 깊은 협력에 도달했으며 시장의 일반적인 모듈과는 다른 맞춤형 모듈과 사이리스터를 채택했습니다. 이는 하중 용량을 크게 향상시키고 장비의 효율적인 작동을위한 견고한 기초를 마련합니다.

간소화 된 디자인, 비용 절감 :외부 바이 패스 컨택 터를 설치하고, 설치 공간을 효과적으로 저장하고, 케이블 비용을 줄이고, 설치 프로세스를 단순화하며, 설치를보다 편리하고 빠르게 만들 필요가 없습니다.

인간화 된 디자인, 걱정없는 설치 : 프레스 타입 컨트롤 터미널 소켓을 채택하는데, 이는 설치 및 작동하기에 간단하고 편리합니다. 터미널을 눌러 배선을 완료 한 다음 배선을 해제하여 와이어를 고정하여 설치 효율을 크게 향상시킵니다.

시뮬레이션 테스트, 신뢰할 수있는 검증 : 작동 시뮬레이션 기능이 장착되어 있습니다. 소프트 스타터의 메인 회로가 전원 공급 장치 전압에 연결되지 않더라도 모터의 시작, 실행 및 정지 공정을 시뮬레이션하여 소프트 스타터 자체 구성 요소의 작동 상태가 정상인지 신속하게 확인할 수 있습니다.

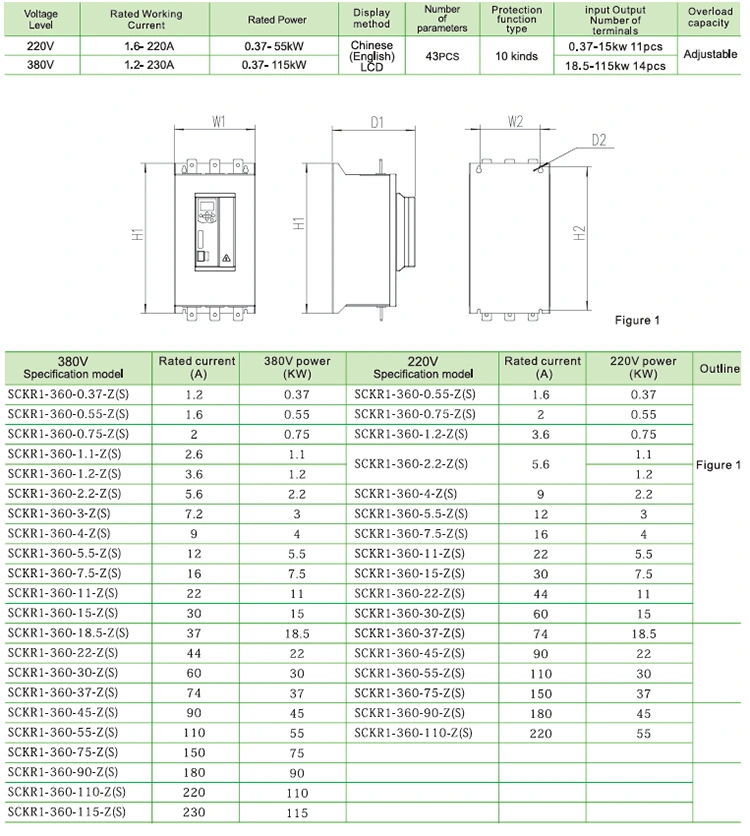

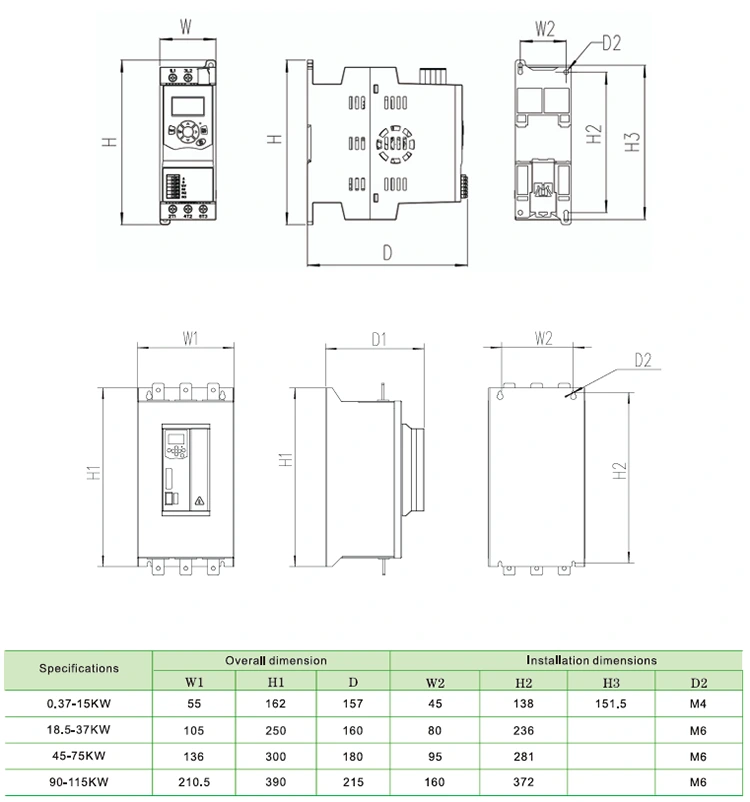

제품 매개 변수 (사양)

제품 기능

1. 커뮤니케이션 기능

확장 카드를 추가하여 Modbus RTU 커뮤니케이션, Profibus 및 Profinet Communication과 함께 제공됩니다.

2, 외부 키보드 +4 라인 LCD 화면 일 수 있습니다

원격 작동의 요구를 충족시키기 위해 키보드를 빠르게 삽입하고 제거 할 수 있습니다.

3,보다 포괄적 인 모터 보호 기능

과전압 보호, 저전압 보호, 과전류 보호, 과부하 보호, 언더로드 보호, 위상 손실 보호, 우회 결함, 갑상선 결함, 3 상 전류 불균형, 과열 보호 등

4, 넓은 전원 공급 전압 범위

220-380V 범용의 주요 전원 공급 장치 입력 전압을 충족하십시오.

5. 플러그 가능한 터미널

한 세트의 통신 터미널, 4 개의 디지털 입력 터미널 그룹, 1 개의 아날로그 출력 세트, 2 개의 프로그래밍 가능한 릴레이 세트

◆ 3 상 전원 공급 장치 : AC220V, AC380V ± 10%

◆ 정격 전류 : 1.2A-230A,

◆ 적용 가능한 모터 : 일반 다람쥐 케이지 타입 AC 비동기 모터

◆ 시작 모드 : 전압 램프, 전류 램프, 토크

◆ 주차 모드 : 소프트 스톱, 프리 스톱, 브레이크 스톱, 적응 정지.

◆ 논리 입력 : 임피던스 1.8kΩ, 전력 +24V

◆ 시작 주파수 시작 : 시간당 10 회 이상 시작하는 것이 좋습니다.

◆ 보호 수준 : IP20

◆ 냉각 모드 : 공기 냉각

◆ 설치 모드 : 벽 교수형

◆ 환경 조건 : 고도는 2000 미터를 초과하고 용량을 적절하게 감소시켜야하며 주변 온도는 -10에서 +40 ° C 사이입니다.

상응하는 습도는 95%(20 ± 5 °), 가연성, 폭발성, 부식성 가스, 전도성 먼지 없음, 실내 설치, 환기, 0.5G 미만의 진동을 초과하지 않습니다.

제품 응용 프로그램

이 제품은 팬, 워터 펌프, 농지 관개 및 수평 컨베이어 벨트 운송과 같은 경우에 사용할 수 있습니다.

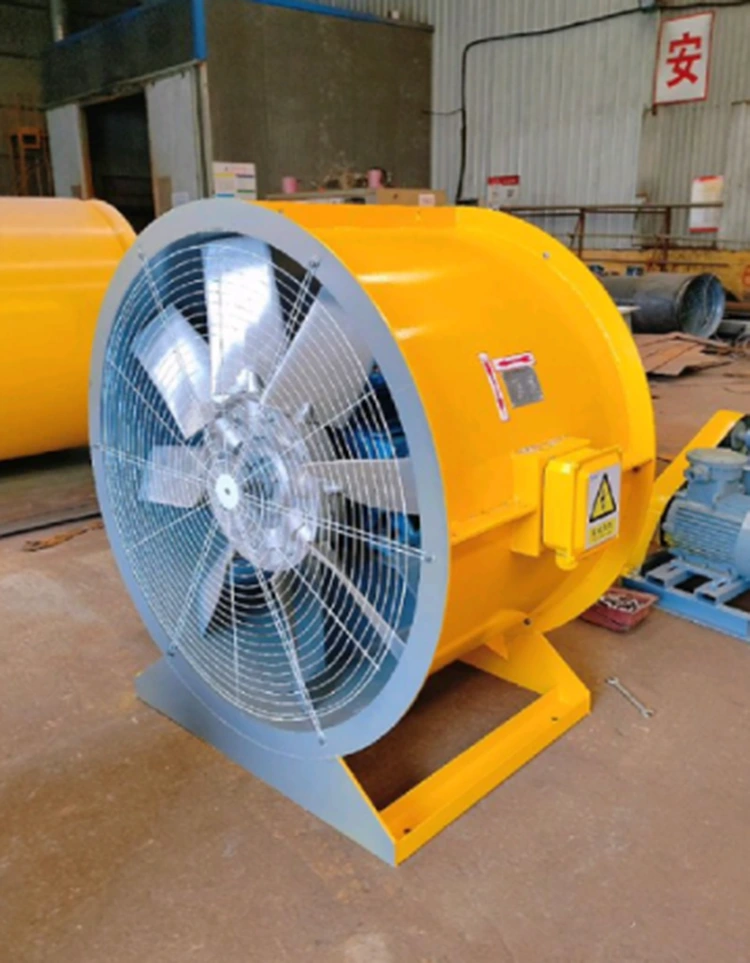

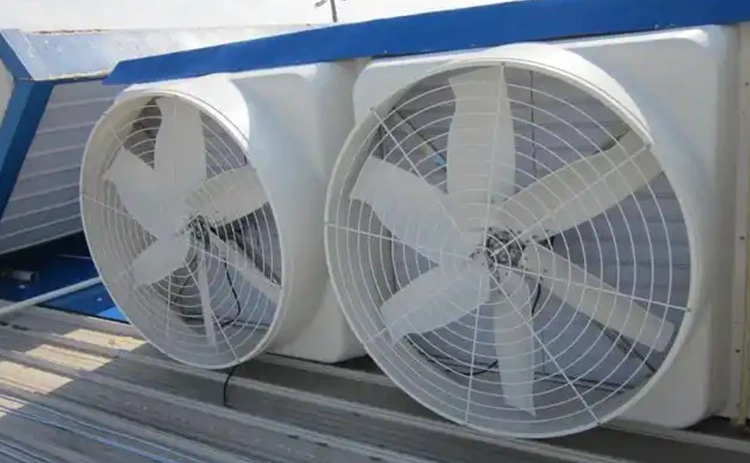

팬

소프트 스타터는 블레이드와 로터의 큰 관성으로 인해 팬의 마찰과 관성을 크게 줄일뿐만 아니라 팬 베어링, 벨트, 블레이드 및 기타 파트의 손상을 피할 수 있습니다. WCE의 SCKR1-360 시리즈 소프트 스타터는 높은 호환성과 에너지 절약 알고리즘을 갖춘 소규모 팬에서 대규모 산업 팬에 이르기까지 다양한 요구를 충당 할 수있어 회사가 녹색이고 효율적인 생산을 달성 할 수 있습니다. 팬에 소프트 스타터를 적용하면 특히 속도 조절이 필요하지 않지만 부드럽게 시작하고 중지 해야하는 시나리오에서 높은 시작 전류 및 기계적 충격의 문제를 효과적으로 해결합니다. 합리적인 선택 및 매개 변수 설정이 핵심이며 시스템 신뢰성과 경제를 크게 향상시킬 수 있습니다.

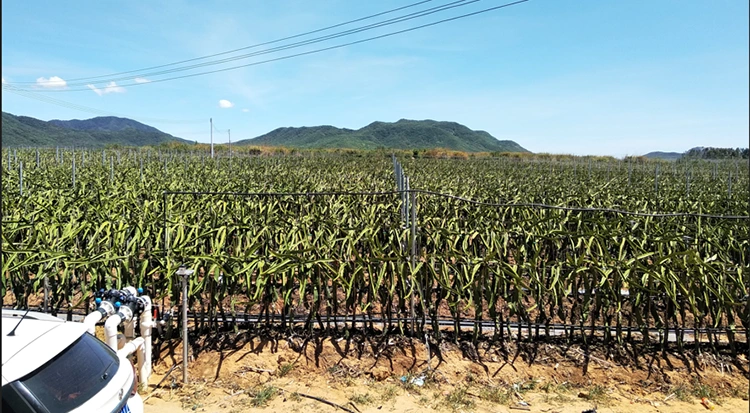

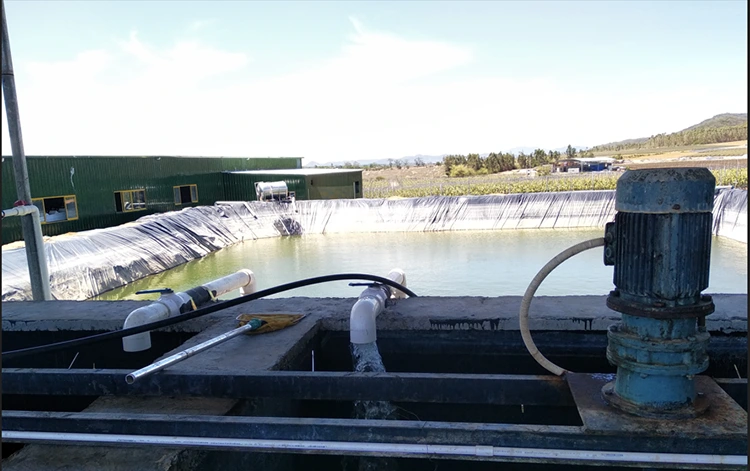

현장 관개

주파수 변환기와 비교할 때 소프트 스타터는 비용이 적게 들고 속도 조절이없는 관개 시나리오에 적합합니다. 필드 관개 시스템에서 소프트 스타터는 주로 워터 펌프를 구동하는 3 상 비동기 모터에 작용하고 전압 경사 시작 또는 전류 제한 시작 모드를 채택하여 모터 속도가 점차적으로 0에서 정격 속도로 증가하여 기존 직접 시작에 의해 생성 된 순간 고류를 피합니다. 전압의 선형 감소에 의해 옵션 소프트 정지 기능을 차단하면 펌프 속도를 부드럽게 줄이고 워터 해머 효과를 억제합니다. 소프트 스타터는 현장 관개 시스템의 유연한 시작 스톱 제어 및 다중 보호 메커니즘을 통해 펌프 모터의 높은 전류 영향, 기계적 응력 집중 및 워터 해머 효과의 문제를 효과적으로 해결하고 시스템의 신뢰성과 경제를 크게 향상시킵니다.

크기가 적고 볼륨이 작기 때문에 Star-Delta 컨택 터를 직접 대체하여 재료 및 공간을 절약 할 수 있습니다.

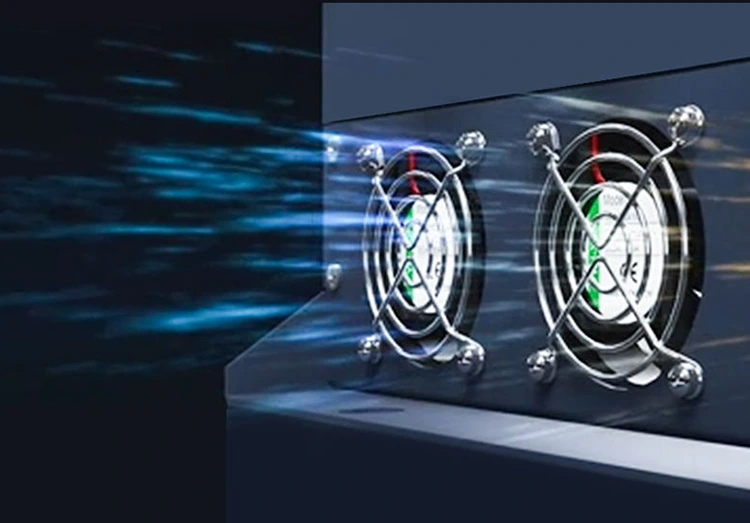

내부 바이 패스 소프트 스타터가 장착 된 사이리스터는 시작 중에만 작동하고 작동 중에 컨택 터로 전환하므로 열이 적습니다. 그러나 콘택트를 식히기 위해 여전히 팬을 설치했습니다. 팬을 설치하여 식히십시오. ALL18.5kW 이상의 360 시리즈 소프트 스타터에는 24V 고속 DC 팬이 장착되어 있으며 360 ° 만능 열 소산 및 강한 풍력을 제공합니다. 과열로 인한 예기치 않은 셧다운을 줄일뿐만 아니라 소프트 스타터의 서비스 수명을 크게 확장합니다.

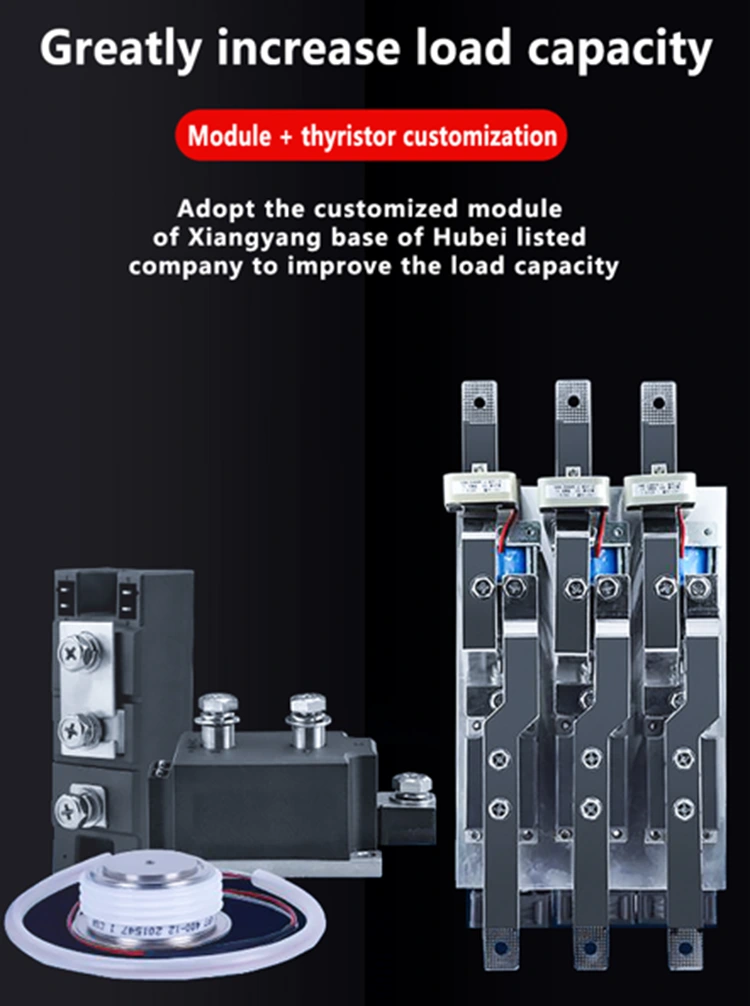

우리는 국내 상장 회사 인 Hubei Taiji와 깊은 협력을하고 있으며, 시장에 공급되는 일반 모듈과는 다른 맞춤형 모듈 및 사이리스터를 사용하여 부하 용량을 향상시킵니다. 우리의 DC 컨택 터는 또한 특별히 사용자 정의되어 있으며 모두은 연락처가 특징입니다. 접점의 접촉 표면이 더 크고 약 10 만 개의 참여 시간을 달성 할 수있어 서비스 수명이 크게 증가합니다.

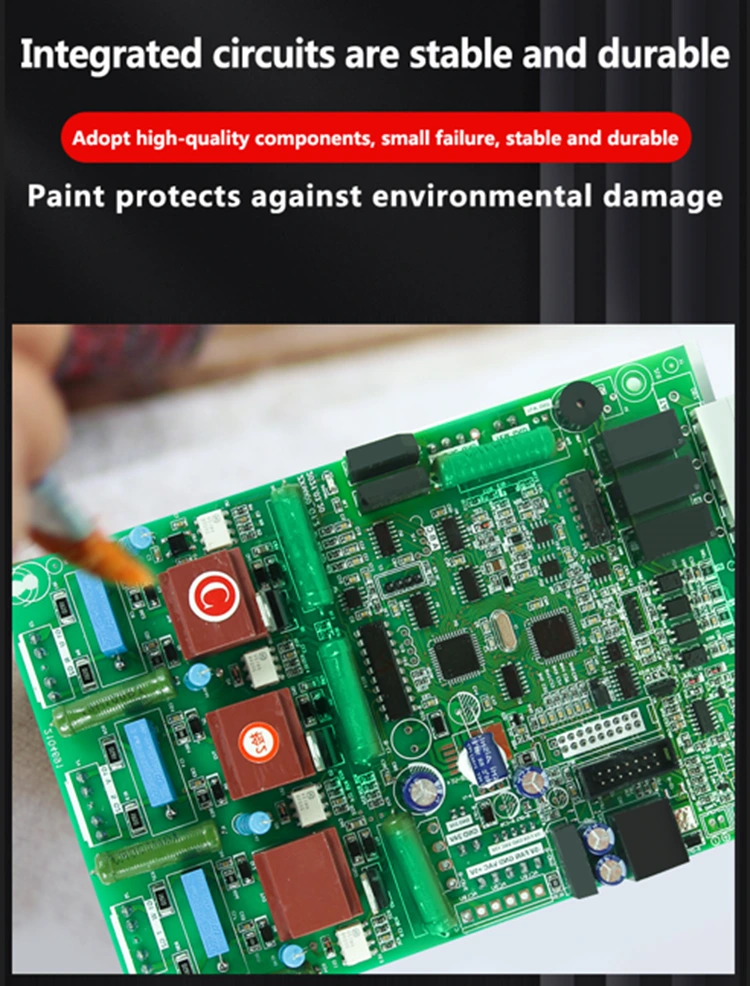

소프트 스타터 회로 보드 브러시 페인트 (보통 3 개의 페인트 방지, 절연 페인트 또는 수분 방지 코팅)의 주요 목적은 복잡한 작업 환경에서 회로 보드의 안정성과 수명을 보호하는 것입니다. 회로 보드의 서비스 수명이 더 길어 지도록하기 위해, 우리는 고품질 패치와 플러그인이 매우 낮고, 모든 분무 스프레이, 상호 상자, 상자를 사용합니다. 회로. 내구성과 안전성 증가.

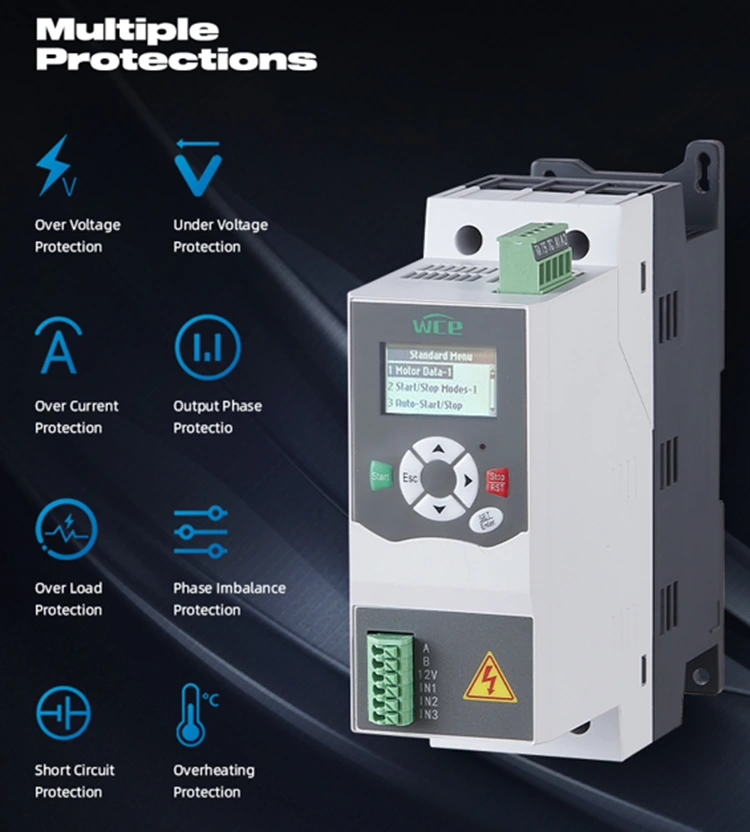

다중 보호 기능 : 저전압 보호, 과전압 보호, 과전류 보호, 과부하 보호, 위상 손실 보호, 3 상 불균형 보호 등

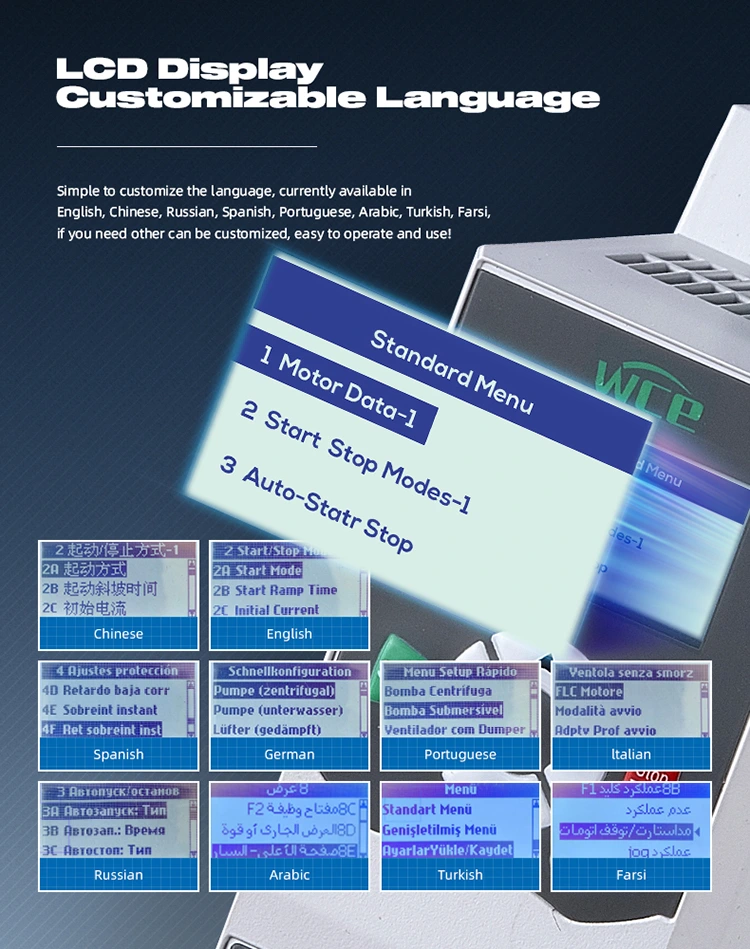

고화질 LCD 4 라인 디스플레이, 작동하기 쉽습니다. 여러 국가 언어 디스플레이와 함께 제공되며 필요할 때 사용자 정의 할 수 있습니다.

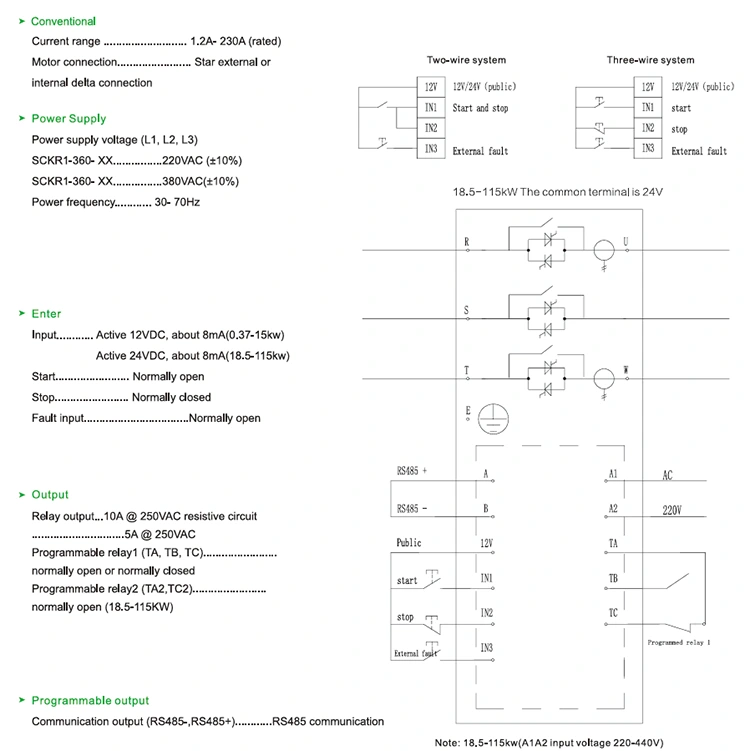

소프트 스타터 배선 다이어그램.
