3 상 660V AC 드라이브 VFD

WCE의 SCK300 시리즈 드라이브는 팬, 펌프, 컨베이어 벨트, 크러셔 및 기타 장비에 널리 사용되는 산업 자동화 용으로 설계된 고성능 다기능 드라이브입니다. 핵심은 고속 조절 정밀도, 에너지 절약 및 고효율, 안정적인 운영 등의 특성을 갖는 고급 벡터 제어 기술을 채택하며 다양한 산업 시나리오의 요구를 충족시킬 수 있습니다. 또한 전국의 여러 곳에서 완벽하게 작동하는 모바일 크러셔 인버터 제어 캐비닛을위한 맞춤형 솔루션을 만들었습니다.

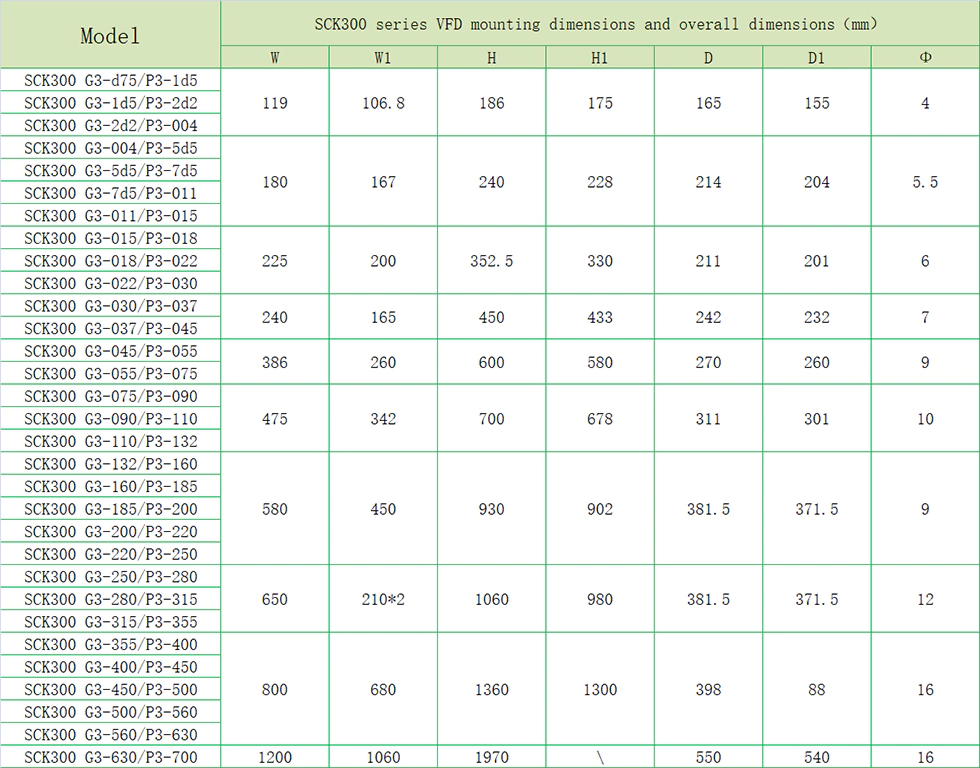

제품 매개 변수 (사양)

제품 기능

● I/O 기능

◆ 입력 전압 범위 : 220V/380V/660V ± 15%

◆ 입력 주파수 범위 : 47 ~ 63Hz

◆ 출력 전압 범위 : 0 ~ 정격 입력 전압

출력 주파수 범위 : 0 ~ 400Hz

● 기능적 기능

◆ 주파수 설정 모드 : 디지털 설정, 아날로그 설정, 직렬 통신 설정, 다중 속도, PID 설정 등

◆ PID 제어 기능

◆ 다중 속도 제어 기능 : 16 속도 제어

◆ 스윙 주파수 제어 기능

◆ 기능을 중지하지 않고 순간적으로 정전합니다

◆ Quick/Jog 키 기능 : 사용자가 자유롭게 정의하는 다기능 바로 가기 키

◆ 자동 전압 조정 기능 : 전력망 전압이 변경되면 출력 전압을 자동으로 유지할 수 있습니다.

◆ 최대 25 가지 종류의 결함 보호 기능 제공 : 전류, 전압, 전압, 온도, 위상 손실, 과부하 및 기타 보호 기능

● 주변면 인터페이스 기능

◆ 프로그래밍 가능한 디지털 입력 : 8 입력

◆ 프로그래밍 가능한 아날로그 입력 : AI1 : 0 ~ 10V 입력, AI2 : 0 ~ 10V 또는 0 ~ 20MA 입력

◆ 개방형 수집기 출력 : 1 출력

◆ 릴레이 출력 : 2 개의 출력

◆ 아날로그 출력 : 각각 2 개의 출력, 0/4 ~ 20MA 또는 0 ~ 10V 각각

● 기술 성능 특성

◆ 제어 모드 : PG 벡터 제어, V/F 제어, 토크 컨트롤이 없습니다.

◆ 과부하 용량 : 150% 등급 현재 60 대; 180% 정격 현재 10

◆ 토크 시작 : PG 벡터 제어 없음 : 0.5Hz/150% (SVC)

◆ 속도 비율 : PG 벡터 제어 없음 : 1 : 100

제품 응용 프로그램

제품은 광업, 팬, 펌프, 새로운 에너지 장비 및 기타 행사에 사용할 수 있습니다.

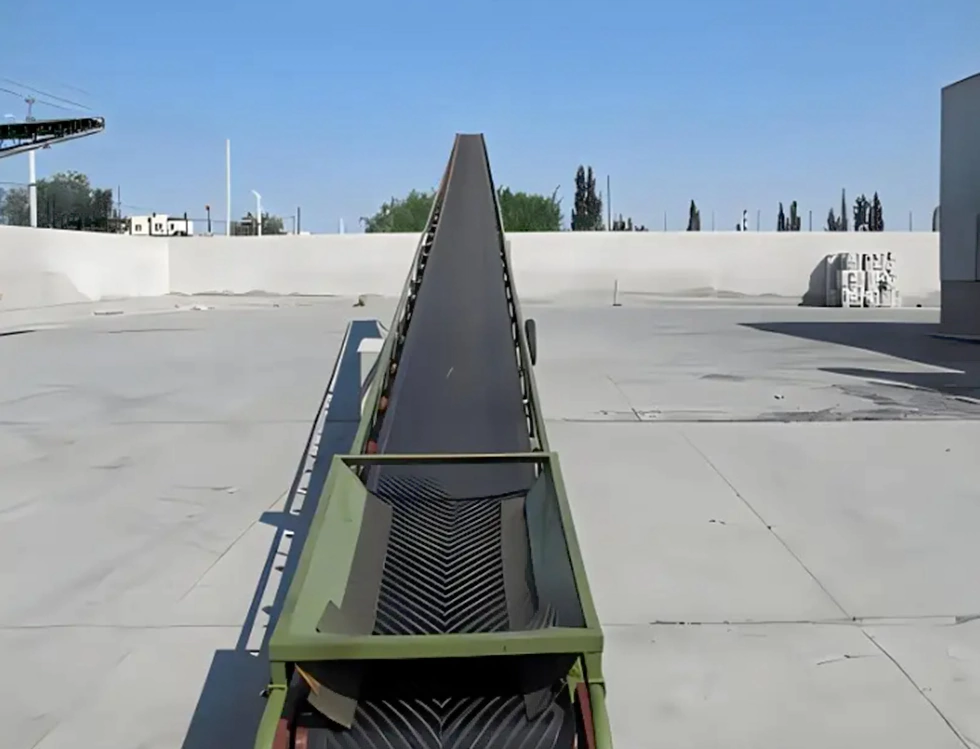

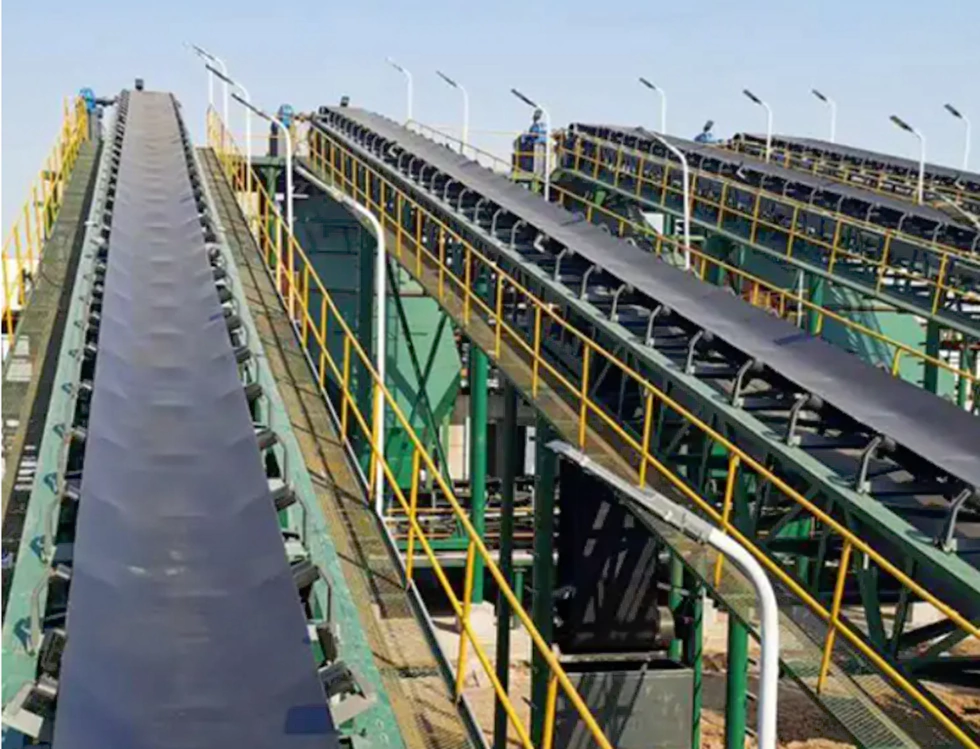

컨베이어 벨트, 운송 상품

컨베이어 시스템에서 주파수 변환기의 적용은 효율적이고 정확한 재료 전송 및 정렬을 달성하기위한 주요 기술 중 하나입니다.

1. 다중 속도 재료 전송

시나리오 : 물류 창고에서 다양한 크기/가중치의 패키지 전송 패키지

실현 :

여러 속도 매개 변수 세트 (예 : 30Hz/50Hz/80Hz)는 PLC 또는 HMI에 의해 사전 설정되고 전환됩니다.

패키지 크기를 감지하기 위해 광전 센서와 결합하여 속도 (대형 저속 슬립, 작은 고속 효율)와 자동으로 일치합니다.

2. 정확한 위치 및 정렬

시나리오 : Express Sorting Center는 목적지별로 소포를 전환합니다

실현 :

인코더 피드백 + 인버터 폐쇄 루프 제어, 최대 ± 1mm의 위치 정확도.

패키지가 분류 포트에 도착하면 인버터는 푸시로드/로봇 암 동작과 함께 고정 정지 (DC 제동 + 제로 속도 호버)를 수행합니다.

3. 동기 협업 제어

시나리오 : 다중 세그먼트 컨베이어 벨트 릴레이 전송

실현 :

마스터/슬레이브 제어 모드 : 마스터 주파수 변환기는 주파수 지침을 보내고 슬레이브 머신은 modbus/canopen을 통해 동기식으로 따릅니다.

캐스케이드 제어 : 후면 컨베이어는 전면보다 5% 빠르며 품목의 축적을 피합니다.

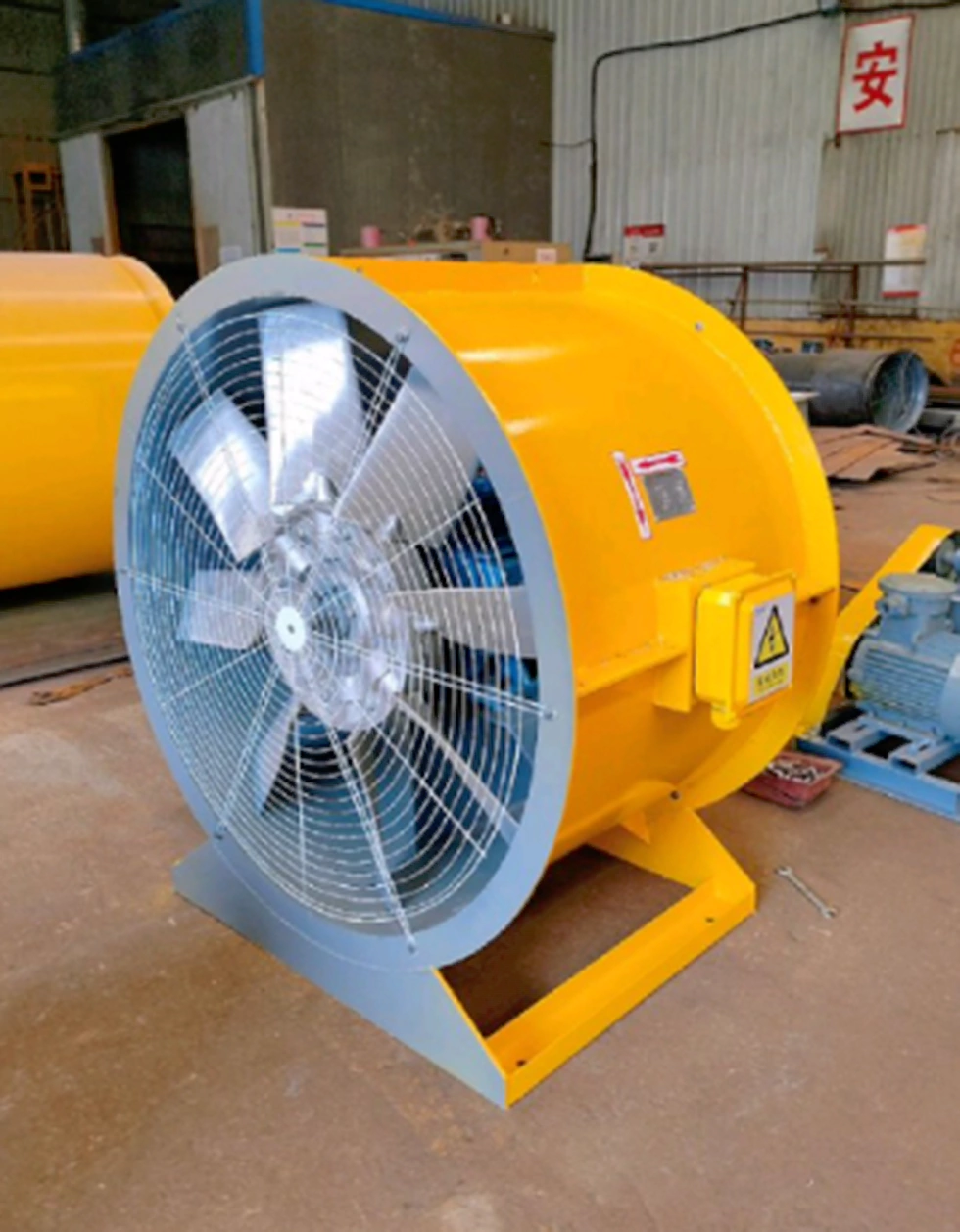

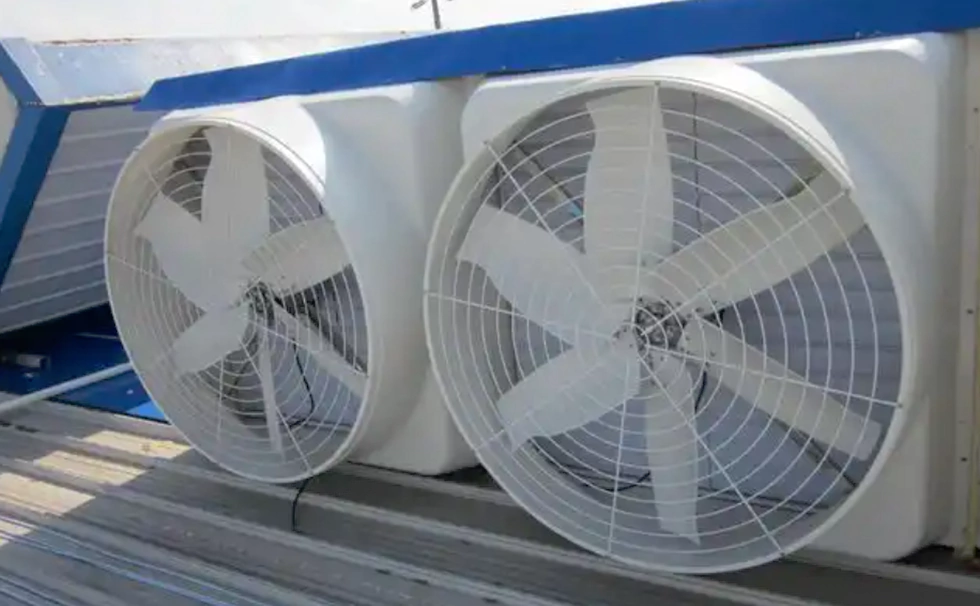

팬

팬 분야에서 주파수 변환기의 적용은 에너지 소비를 크게 줄일뿐만 아니라 지능형 제어를 통해 시스템 정확도와 자동화 수준을 향상시킵니다. 호환성이 높고 에너지 절약 알고리즘을 갖춘 WCE의 SCK300 시리즈는 대규모 산업 팬에게 소규모 인공 호흡기의 다양한 요구를 충당 할 수있어 회사가 녹색과 효율적인 생산을 달성 할 수 있습니다.

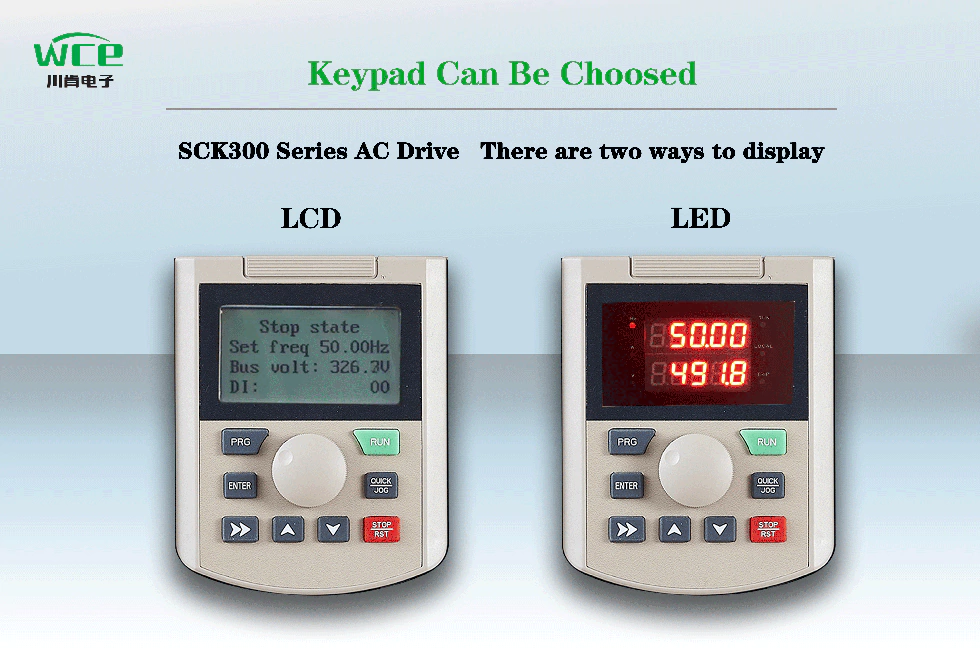

LCD는 여러 언어 텍스트 및 그래픽, LED 디스플레이 번호,보다 직관적 인 디스플레이를 선호합니다.

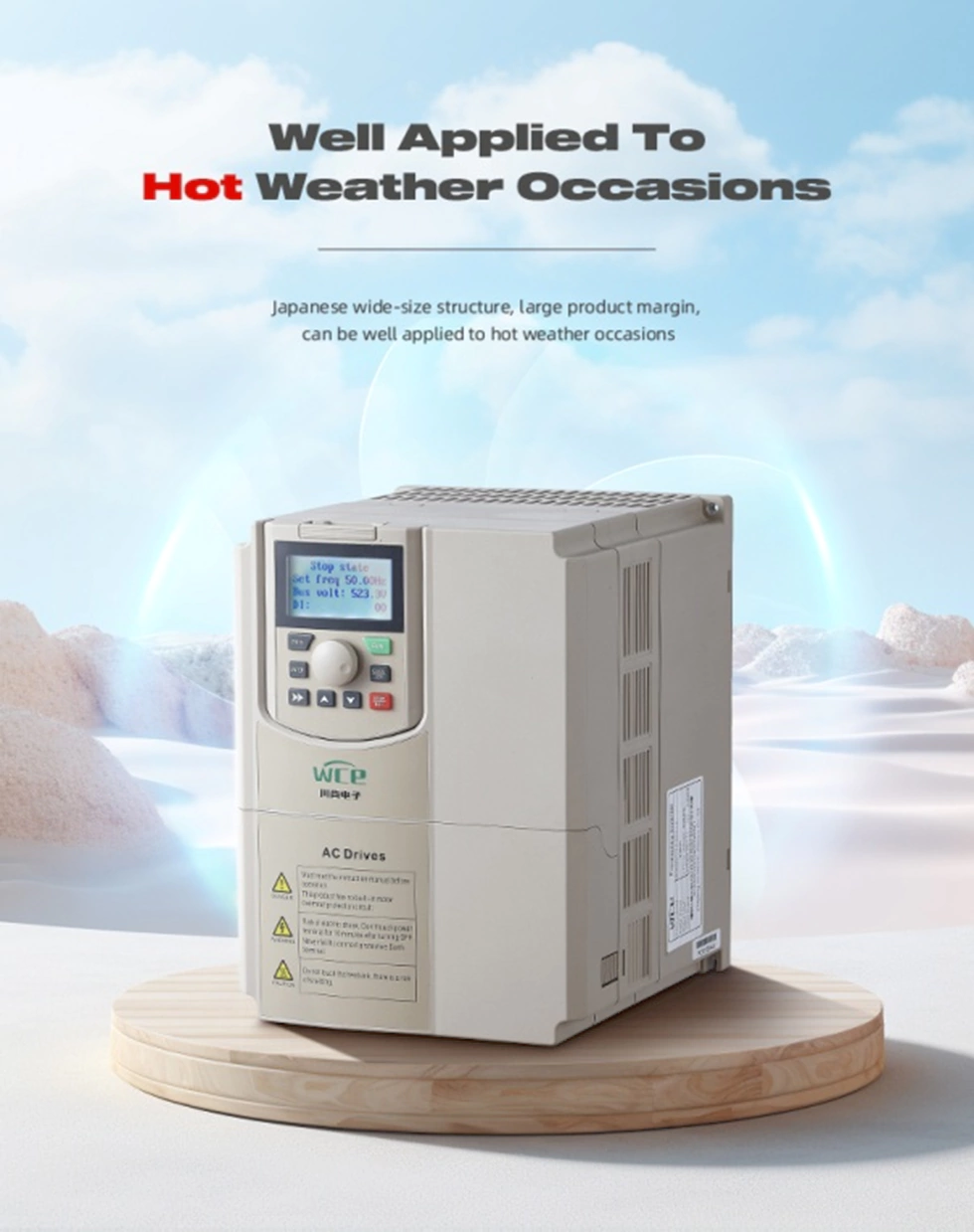

VFD 볼륨은 큰 구조이며, 더 큰 라디에이터, 제품 활용률은 열대와 같은 뜨거운 환경에서 정상적으로 작동 할 수 있습니다.

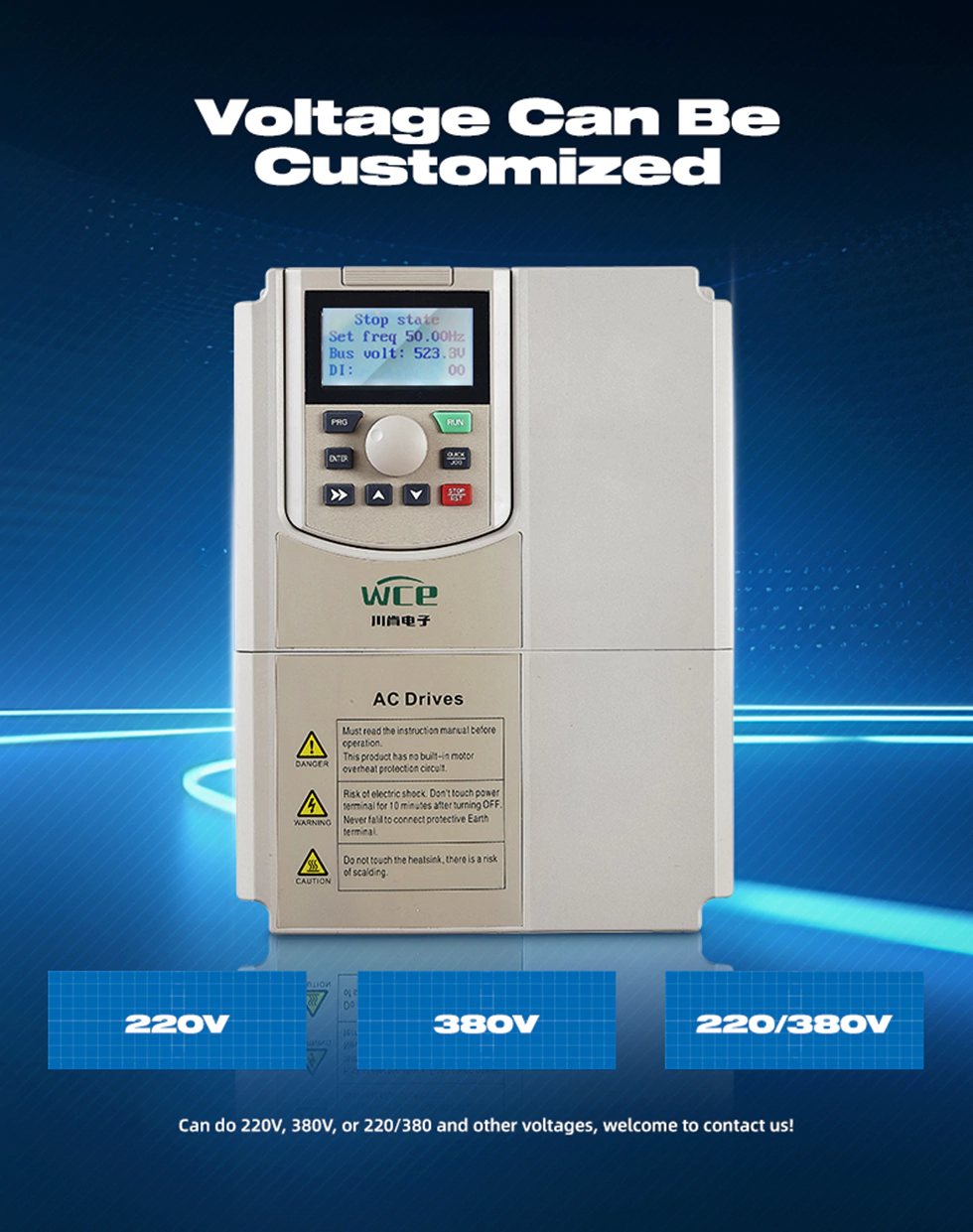

다양한 유형의 입력 및 출력 모드를 사용자 정의 할 수 있습니다.

1.3P 380V 입력 3P 380V 출력.

2. 3P220V 출력으로 3P220V 입력.

3. 3P660V 3P660V 출력.

4. 1p220V 3P 380V 출력에 입력.

5. 1p220V 3p220V 출력에 입력.

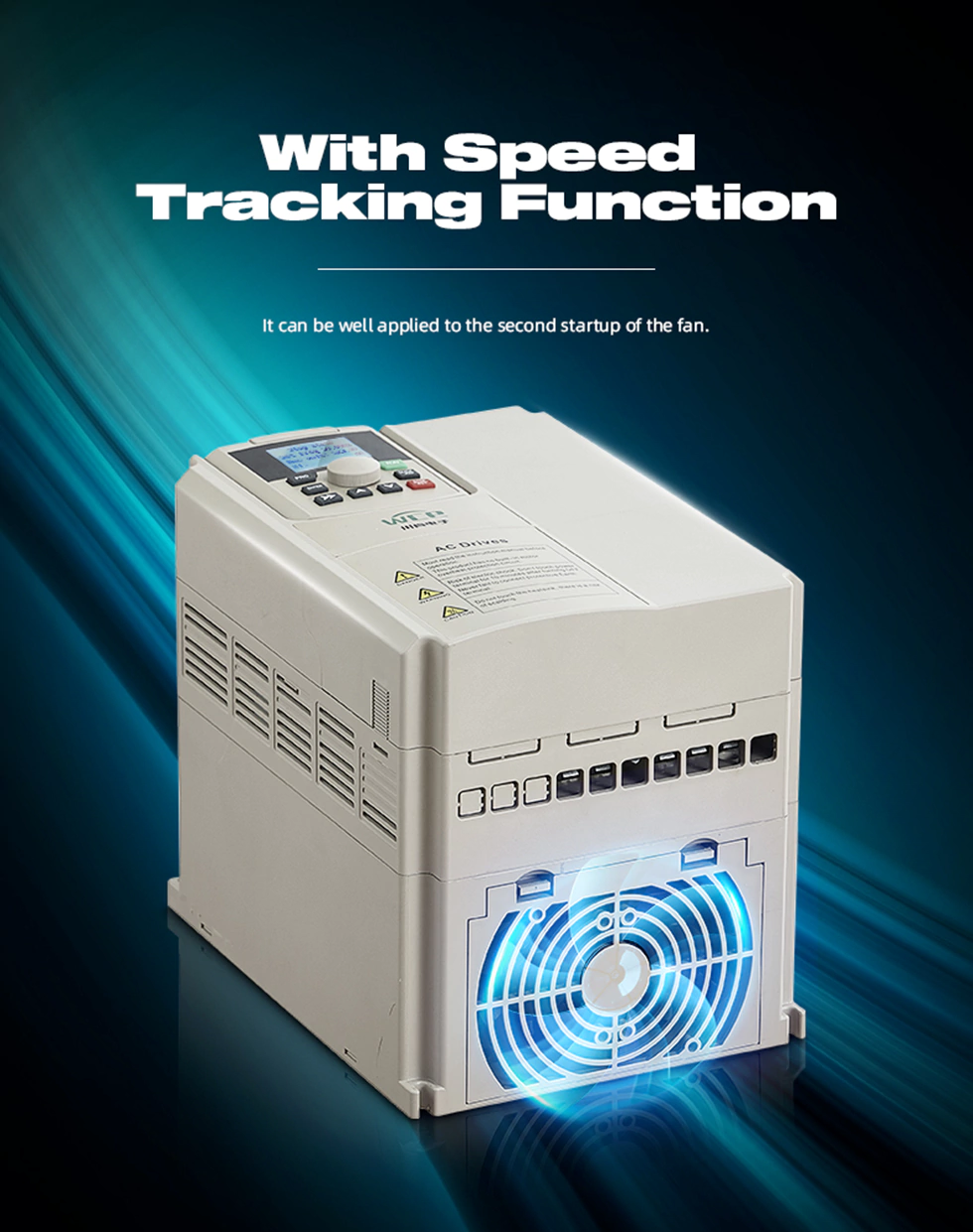

속도 추적 기능을 사용하면 더 두 배의 시작이 가능합니다.

Modbus RTU 커뮤니케이션과 함께 제공되며 확장 카드를 추가하여 Modbus TCP, PRPFIBUS 및 Profinet을 구현할 수도 있습니다.

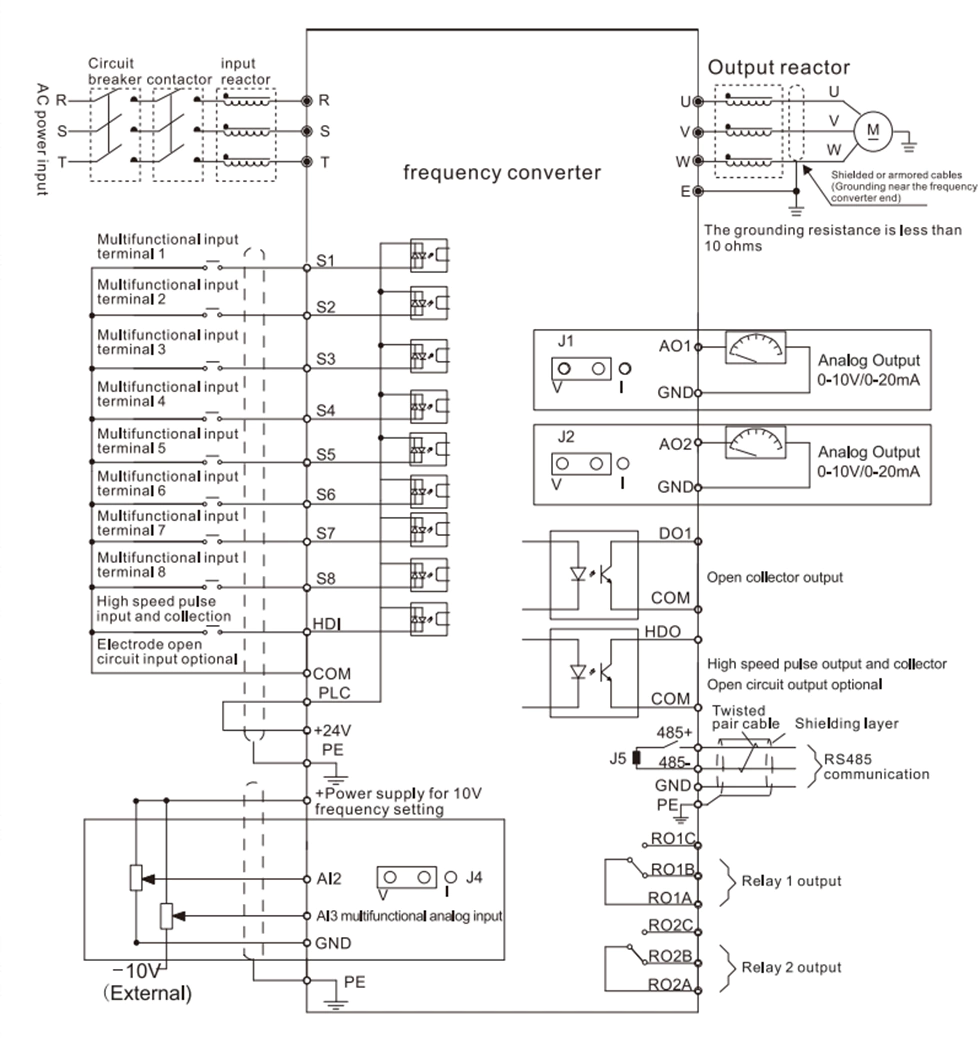

VFD 배선 다이어그램.
