3 상 480V AC 드라이브 VFD

WCE의 SCK300 시리즈 드라이브는 팬, 펌프, 컨베이어 벨트, 크러셔 및 기타 장비에 널리 사용되는 산업 자동화 용으로 설계된 고성능 다기능 드라이브입니다. 핵심은 고속 조절 정밀도, 에너지 절약 및 고효율, 안정적인 운영 등의 특성을 갖는 고급 벡터 제어 기술을 채택하며 다양한 산업 시나리오의 요구를 충족시킬 수 있습니다. 또한 전국의 여러 곳에서 완벽하게 작동하는 모바일 크러셔 인버터 제어 캐비닛을위한 맞춤형 솔루션을 만들었습니다.

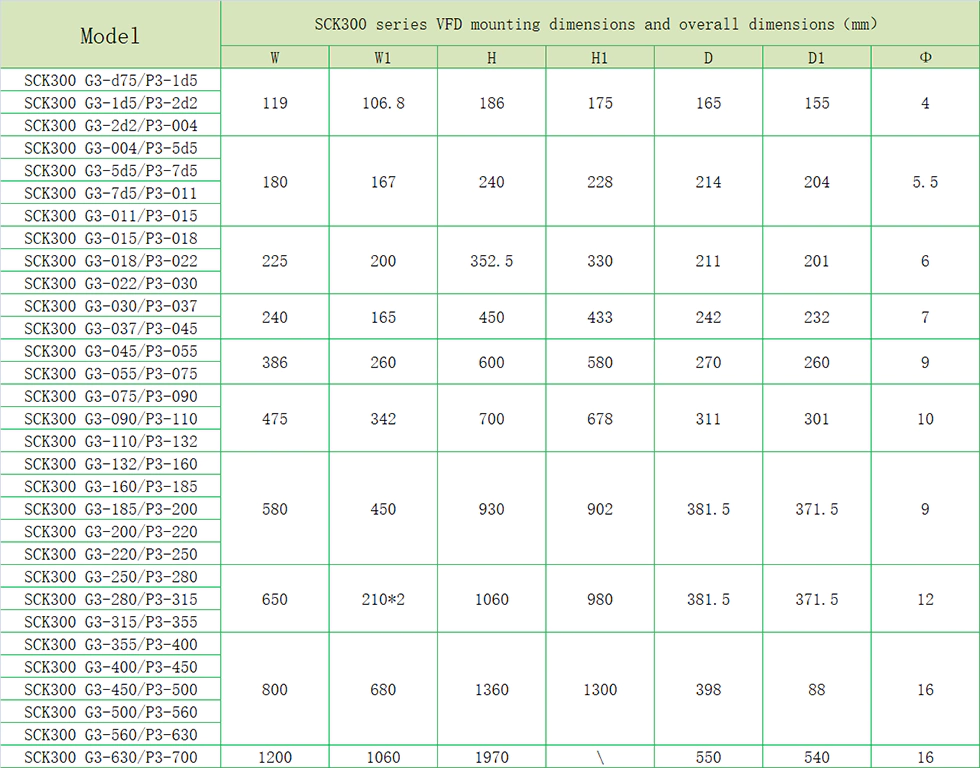

제품 매개 변수 (사양)

제품 기능

● I/O 기능

◆ 입력 전압 범위 : 220V/380V/660V ± 15%

◆ 입력 주파수 범위 : 47 ~ 63Hz

◆ 출력 전압 범위 : 0 ~ 정격 입력 전압

출력 주파수 범위 : 0 ~ 400Hz

● 기능적 기능

◆ 주파수 설정 모드 : 디지털 설정, 아날로그 설정, 직렬 통신 설정, 다중 속도, PID 설정 등

◆ PID 제어 기능

◆ 다중 속도 제어 기능 : 16 속도 제어

◆ 스윙 주파수 제어 기능

◆ 기능을 중지하지 않고 순간적으로 정전합니다

◆ Quick/Jog 키 기능 : 사용자가 자유롭게 정의하는 다기능 바로 가기 키

◆ 자동 전압 조정 기능 : 전력망 전압이 변경되면 출력 전압을 자동으로 유지할 수 있습니다.

◆ 최대 25 가지 종류의 결함 보호 기능 제공 : 전류, 전압, 전압, 온도, 위상 손실, 과부하 및 기타 보호 기능

● 주변면 인터페이스 기능

◆ 프로그래밍 가능한 디지털 입력 : 8 입력

◆ 프로그래밍 가능한 아날로그 입력 : AI1 : 0 ~ 10V 입력, AI2 : 0 ~ 10V 또는 0 ~ 20MA 입력

◆ 개방형 수집기 출력 : 1 출력

◆ 릴레이 출력 : 2 개의 출력

◆ 아날로그 출력 : 각각 2 개의 출력, 0/4 ~ 20MA 또는 0 ~ 10V 각각

● 기술 성능 특성

◆ 제어 모드 : PG 벡터 제어, V/F 제어, 토크 컨트롤이 없습니다.

◆ 과부하 용량 : 150% 등급 현재 60 대; 180% 정격 현재 10

◆ 토크 시작 : PG 벡터 제어 없음 : 0.5Hz/150% (SVC)

◆ 속도 비율 : PG 벡터 제어 없음 : 1 : 100

제품 응용 프로그램

제품은 광업, 팬, 펌프, 새로운 에너지 장비 및 기타 행사에 사용할 수 있습니다.

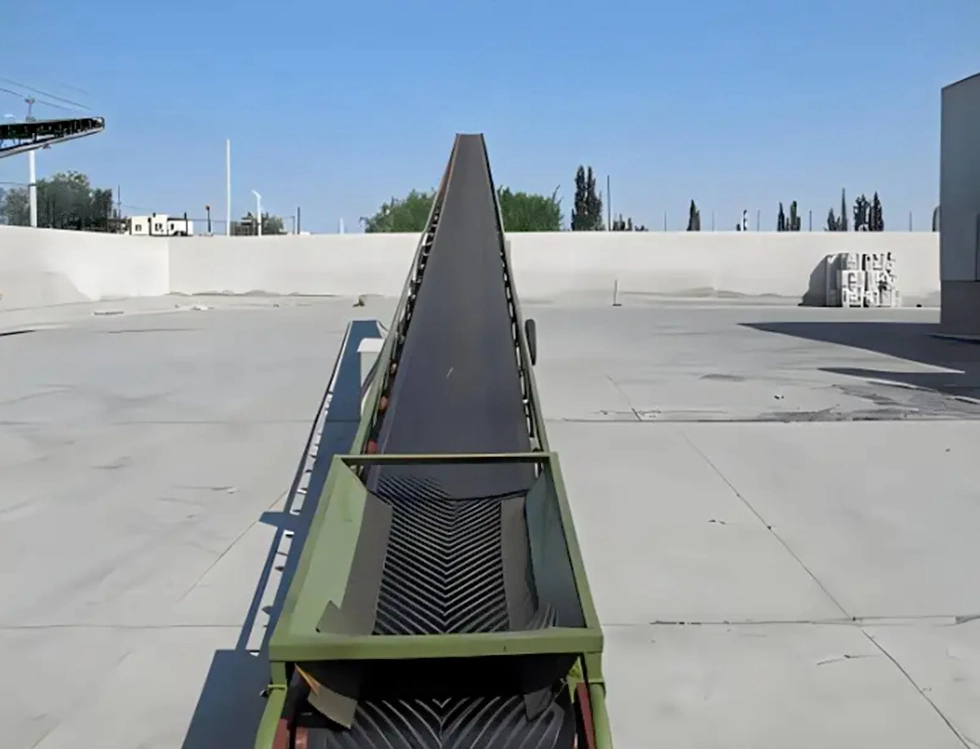

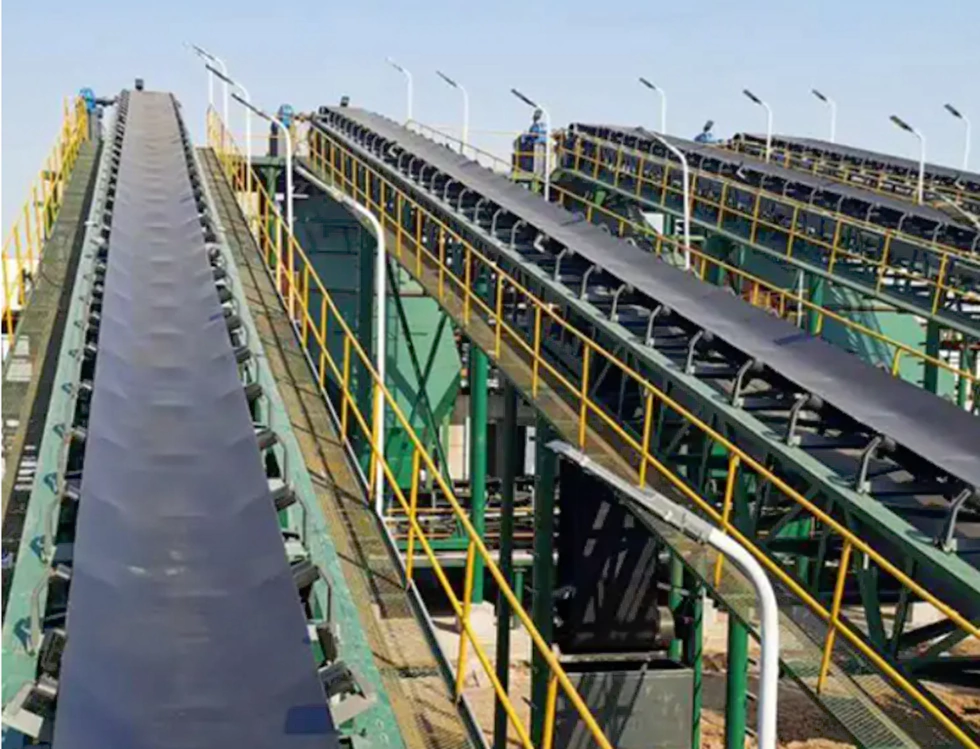

컨베이어 벨트, 운송 상품

컨베이어 시스템에서 주파수 변환기의 적용은 효율적이고 정확한 재료 전송 및 정렬을 달성하기위한 주요 기술 중 하나입니다.

1. 다중 속도 재료 전송

시나리오 : 물류 창고에서 다양한 크기/가중치의 패키지 전송 패키지

실현 :

여러 속도 매개 변수 세트 (예 : 30Hz/50Hz/80Hz)는 PLC 또는 HMI에 의해 사전 설정되고 전환됩니다.

패키지 크기를 감지하기 위해 광전 센서와 결합하여 속도 (대형 저속 슬립, 작은 고속 효율)와 자동으로 일치합니다.

2. 정확한 위치 및 정렬

시나리오 : Express Sorting Center는 목적지별로 소포를 전환합니다

실현 :

인코더 피드백 + 인버터 폐쇄 루프 제어, 최대 ± 1mm의 위치 정확도.

패키지가 분류 포트에 도착하면 인버터는 푸시로드/로봇 암 동작과 함께 고정 정지 (DC 제동 + 제로 속도 호버)를 수행합니다.

3. 동기 협업 제어

시나리오 : 다중 세그먼트 컨베이어 벨트 릴레이 전송

실현 :

마스터/슬레이브 제어 모드 : 마스터 주파수 변환기는 주파수 지침을 보내고 슬레이브 머신은 modbus/canopen을 통해 동기식으로 따릅니다.

캐스케이드 제어 : 후면 컨베이어는 전면보다 5% 빠르며 품목의 축적을 피합니다.

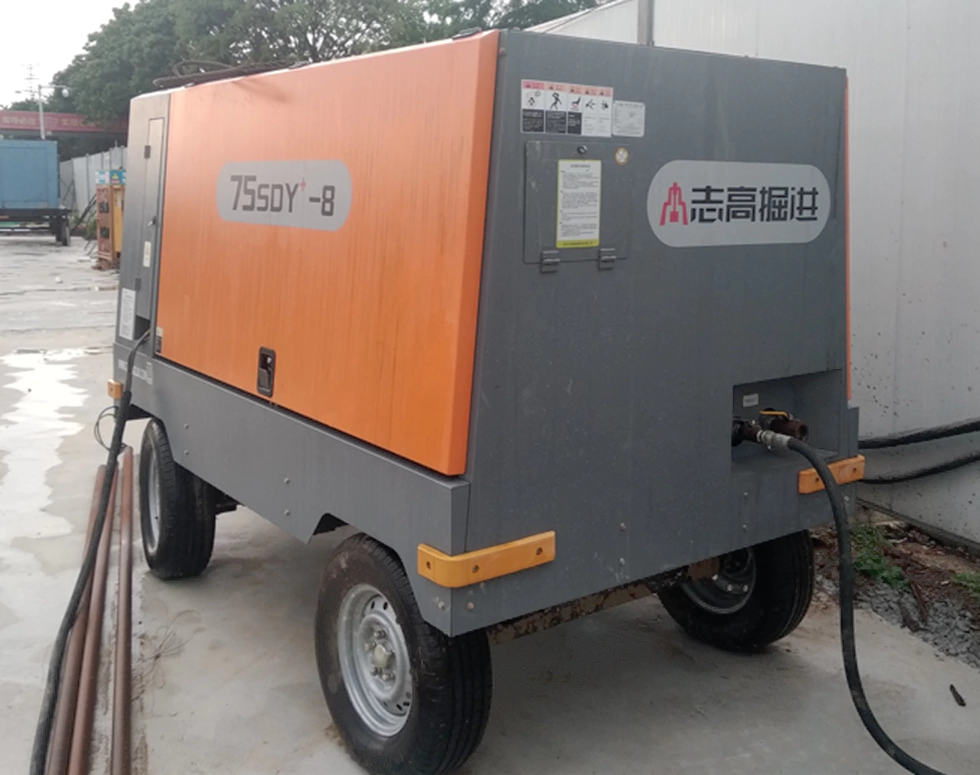

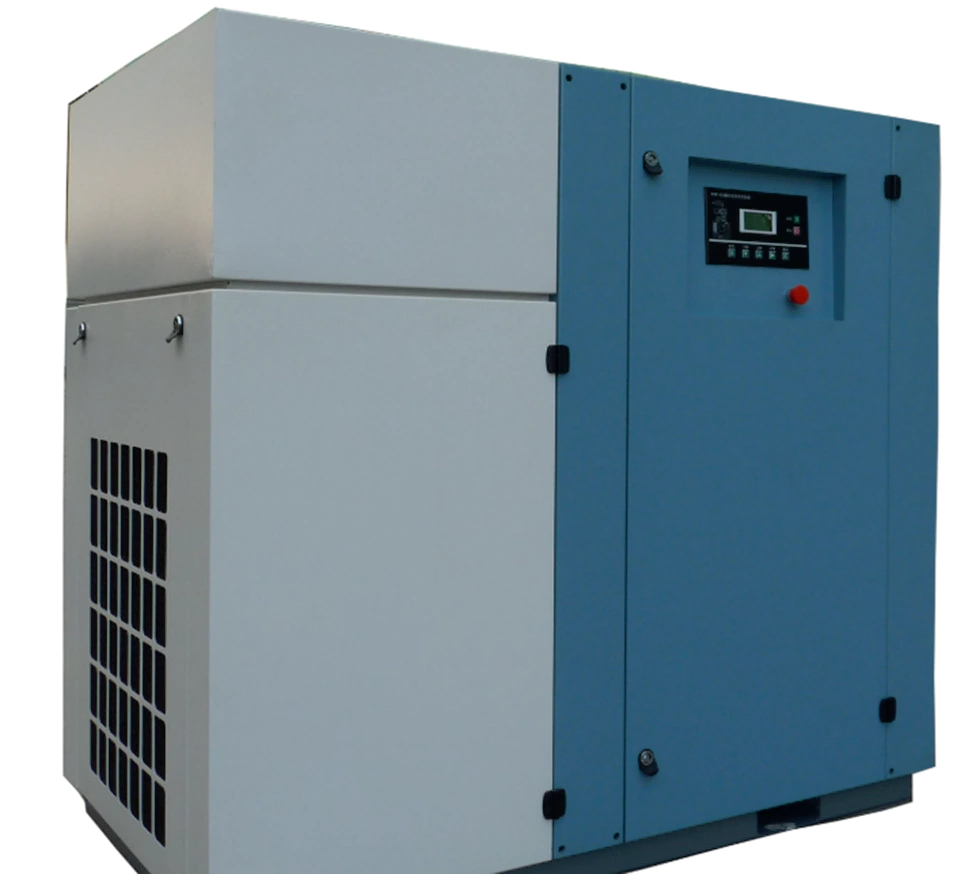

공기 압축기

공기 압축기 인버터는 모든 종류의 공기 압축기에 맞게 조정 된 특수 인버터입니다. 공기 압축기의 가변 주파수 변환은 가스 공급 압력을 안정적으로 만들 수 있습니다. 압력 조절기를 통해 공기 압축기는 정해진 압력 값 아래에서 계속 작동 할 수 있으며 압력은 안정적이고 신뢰할 수 있으며 압력은 언제든지 스테이 플러스 설정 및 조절 가능할 수 있습니다. 소프트 스타트, 압축기 서비스 수명 및 유지 보수주기를 달성하기위한 모터가 크게 확장됩니다. 공기 압축기 배기 부피는 공기 압축기의 속도에 의해 제어되고, 실린더의 공기 밸브 플레이트는 더 이상 반복적으로 열리고 닫히지 않으며, 밸브 시트 및 스프링과 같은 작업 조건이 크게 개선되어 고온 및 고압 가스의 날카로운 흐름과 영향을 피하며 유지 보수 워크로드가 줄어 듭니다.

생산 세부 사항

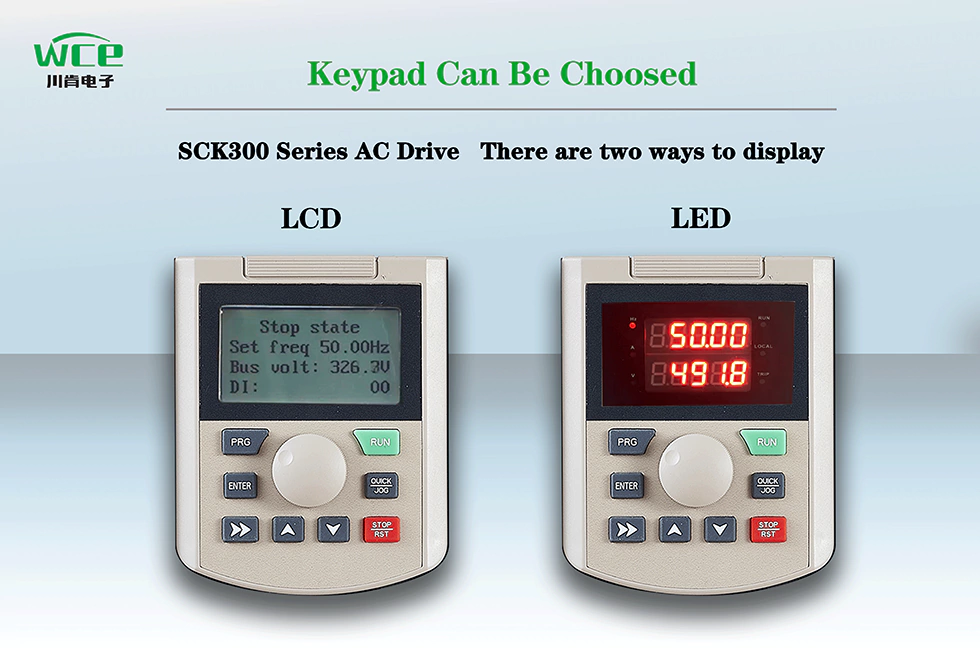

LCD는 여러 언어 텍스트 및 그래픽, LED 디스플레이 번호,보다 직관적 인 디스플레이를 선호합니다.

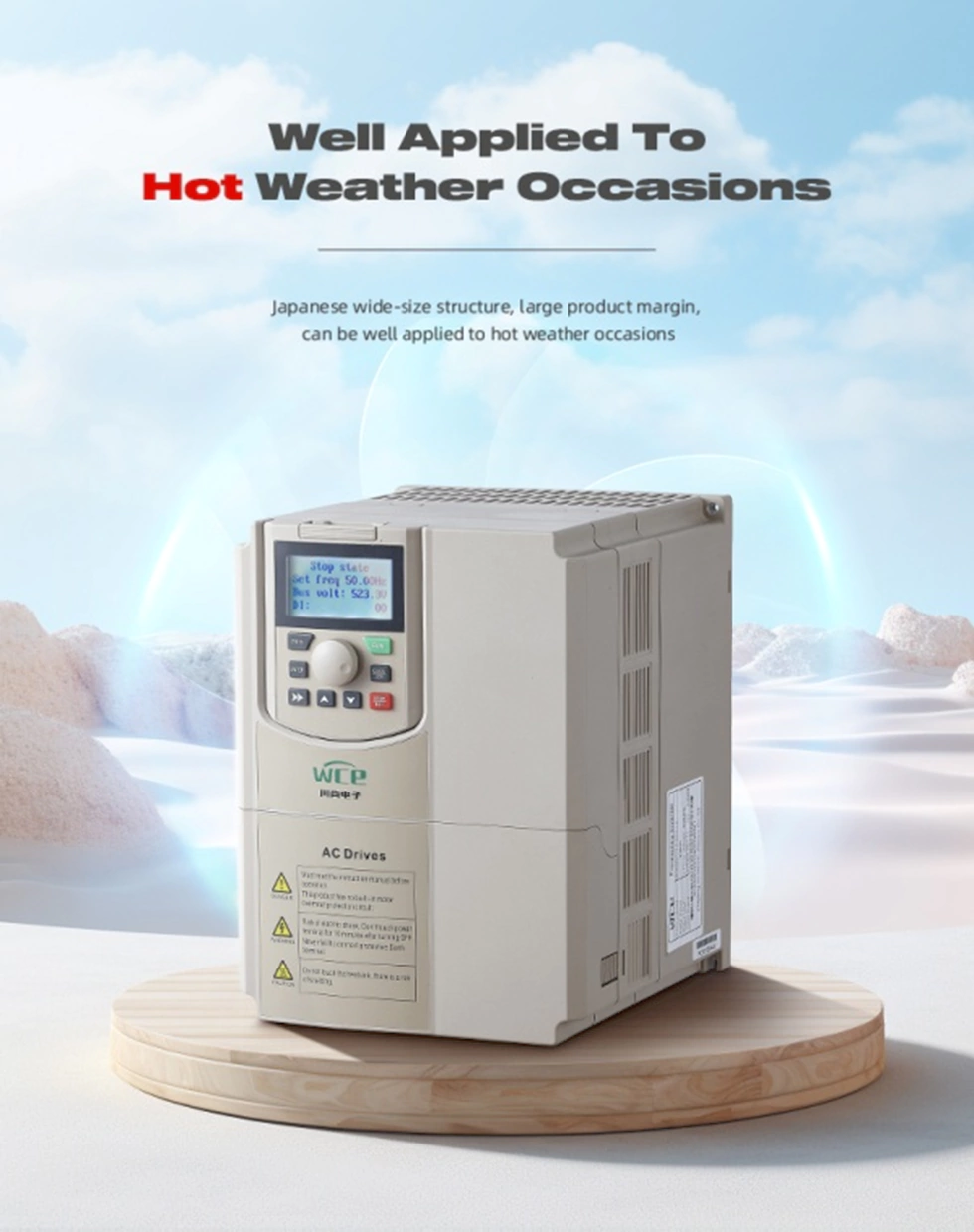

VFD 볼륨은 큰 구조이며, 더 큰 라디에이터, 제품 활용률은 열대와 같은 뜨거운 환경에서 정상적으로 작동 할 수 있습니다.

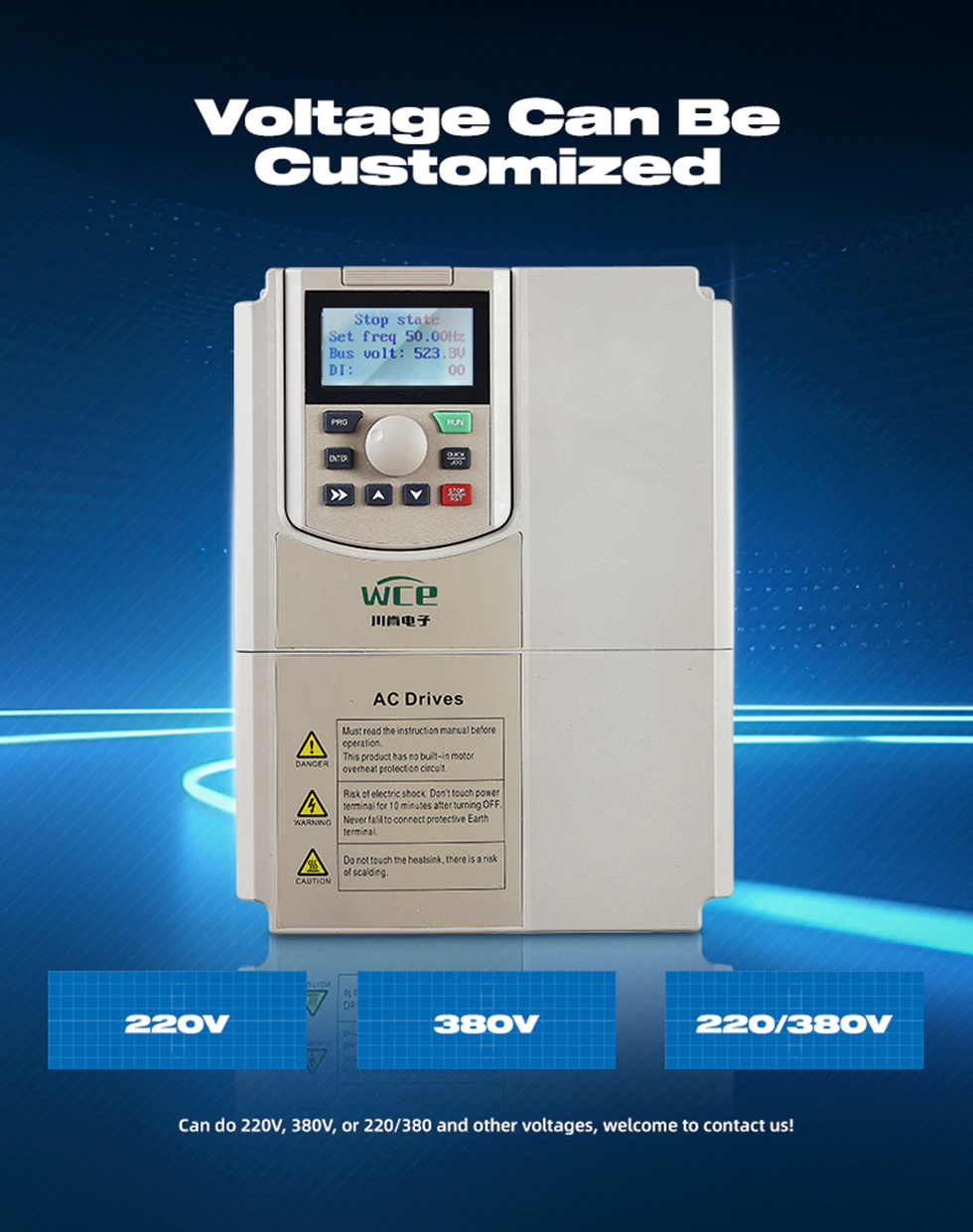

다양한 유형의 입력 및 출력 모드를 사용자 정의 할 수 있습니다.

1.3P 380V 입력 3P 380V 출력.

2. 3P220V 출력으로 3P220V 입력.

3. 3P660V 3P660V 출력.

4. 1p220V 3P 380V 출력에 입력.

5. 1p220V 3p220V 출력에 입력.

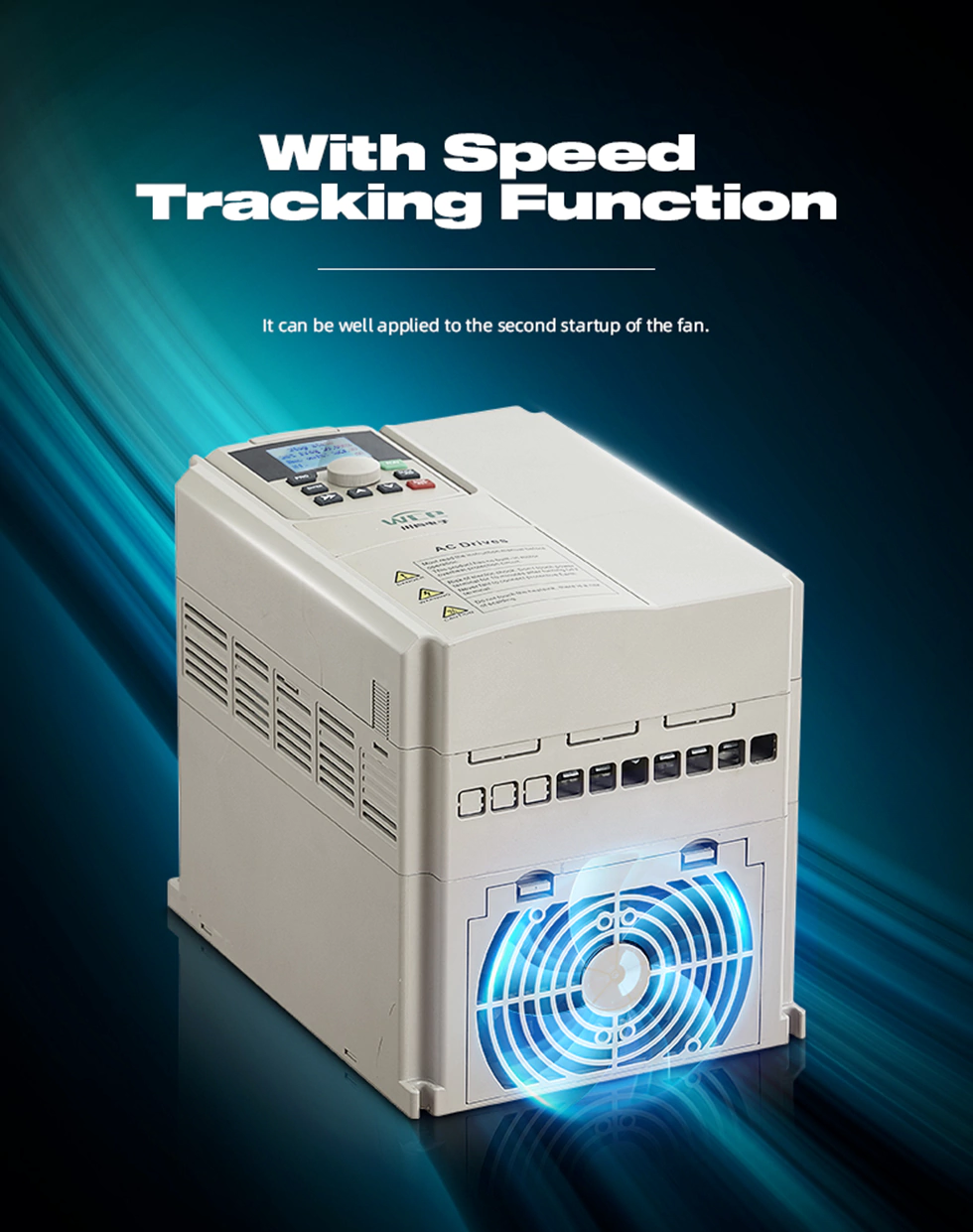

속도 추적 기능을 사용하면 더 두 배의 시작이 가능합니다.

Modbus RTU 커뮤니케이션과 함께 제공되며 확장 카드를 추가하여 Modbus TCP, PRPFIBUS 및 Profinet을 구현할 수도 있습니다.

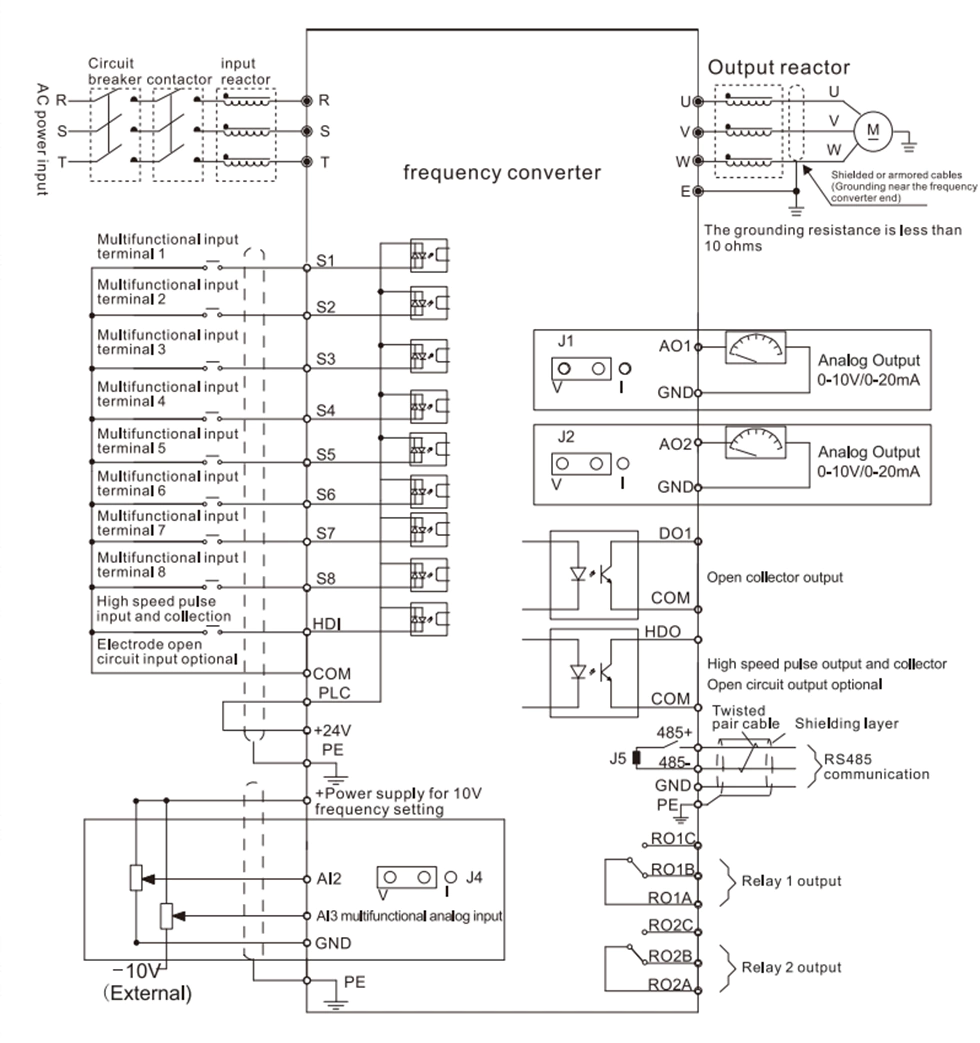

VFD 배선 다이어그램.
