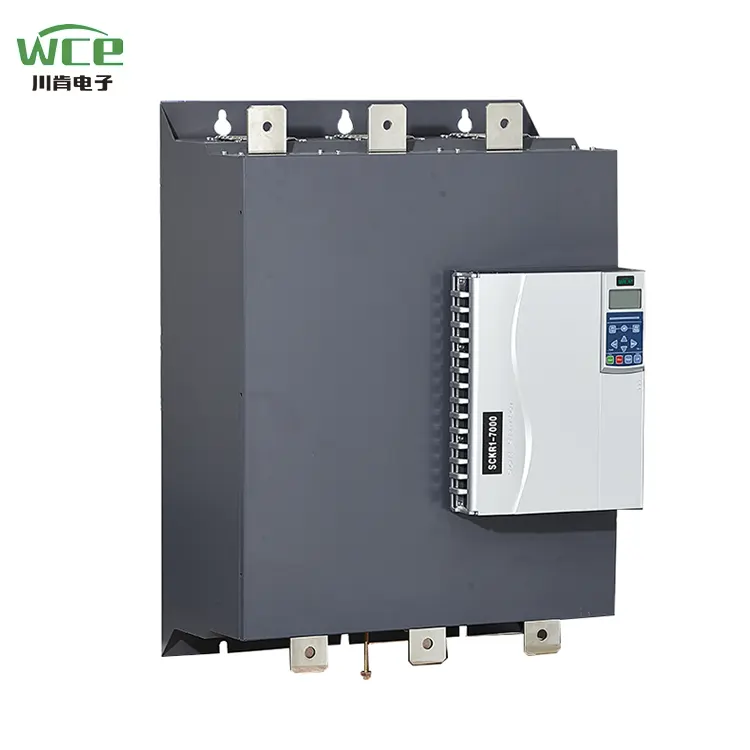

우회 된 소프트 스타터 1000kW로 내장 된 LCD 디스플레이

지능적인 상호 작용 및 편리한 작동 : 7000 시리즈 소프트 스타터에는 LCD 액정 디스플레이가 장착되어 있으며 간단하고 직관적 인 인터페이스 디자인과 부드럽고 편리한 작업 경험이 있습니다. 이 시스템에는 8 언어 디스플레이 기능이 장착되어 있으며 특정 국가 언어 사용자 정의를 지원하며 다른 지역의 사용자의 요구를 완전히 충족시킵니다.

다중 통신 및 원격 지능형 제어 :표준 Modbus 485 커뮤니케이션 기능이 장착되어 있으며 Siemens Profibus 프로토콜 및 휴대폰 앱과 같은 맞춤형 통신 방법을 지원하여 사용자가 효율적인 원격 디버깅 및 정확한 제어를 달성하고 공간 제한을 깨뜨리는 데 도움이됩니다.

뛰어난 성능과 오래 지속되는 내구성 : 일반적인 AC 컨택 터와 비교할 때 새로운 맞춤형 DC 컨택 터가 장착 된 성능은 3 배, 열이 2.6 배, 안전성이 25%감소하고 에너지 절약 효율은 20%에 도달하며 서비스 수명이 100,000 배를 초과하여 장비의 안정적인 작동을위한 안정적인 보증을 제공합니다.

효율적인 열 소산 및 안정적인 작동 :24V 고속 DC 팬과 혁신적인 360 °의 만능 열 소산 설계가 장착 된 강력한 풍력을 제공하여 장비가 작동 전반에 걸쳐 좋은 열 소산 상태와 안정적인 성능을 유지할 수 있도록합니다.

깊은 협력 및 품질 업그레이드 : 우리는 국내 상장 회사 인 Hubei Taiji와의 깊은 협력에 도달했으며 시장의 일반적인 모듈과는 다른 맞춤형 모듈과 사이리스터를 채택했습니다. 이는 하중 용량을 크게 향상시키고 장비의 효율적인 작동을위한 견고한 기초를 마련합니다.

간소화 된 디자인, 비용 절감 :외부 바이 패스 컨택 터를 설치하고, 설치 공간을 효과적으로 저장하고, 케이블 비용을 줄이고, 설치 프로세스를 단순화하며, 설치를보다 편리하고 빠르게 만들 필요가 없습니다.

혁신적인 제어, 쉬운 시작 : 기존의 소프트 스타터와 비교하여 새로운 사각형 토크 스타트 제어 방법이 추가되어 시작 토크를 더 많이 제공하고 쉽고 부드러운 시작을 달성하며보다 복잡한 작업 조건에 적응합니다.

실시간 모니터링, 안전 보증: PT100 입력 터미널이 장착 된 경우 모터 온도를 실시간으로 모니터링하고 모터의 작동 상태를 즉시 파악하고 비정상적인 온도로 인한 결함을 효과적으로 방지하며 모터의 안전한 작동을 보장 할 수 있습니다.

인간화 된 디자인, 걱정없는 설치 : 플러그 앤 풀 컨트롤 터미널 블록을 채택하여 설치 및 작동을 간단하고 편리하게 만듭니다. 터미널 블록을 뽑아 배선을 완료 한 다음 다시 주입하여 설치 효율을 크게 향상시킵니다.

시뮬레이션 테스트, 신뢰할 수있는 검증 : 작동 시뮬레이션 기능이 장착되어 있습니다. 소프트 스타터의 메인 회로가 전원 공급 장치 전압에 연결되지 않더라도 모터의 시작, 실행 및 정지 공정을 시뮬레이션하여 소프트 스타터 자체 구성 요소의 작동 상태가 정상인지 신속하게 확인할 수 있습니다.

비상 지원 및 지속적인 운영 : 비상 시작 기능이 추가되었습니다. 티리스터의 한 단계가 갑자기 고장날 경우에도 소프트 스타터는 여전히 정상적인 작동을 유지하여 주요 장비의 지속적인 작동을 보장하고 셧다운 위험을 줄일 수 있습니다.

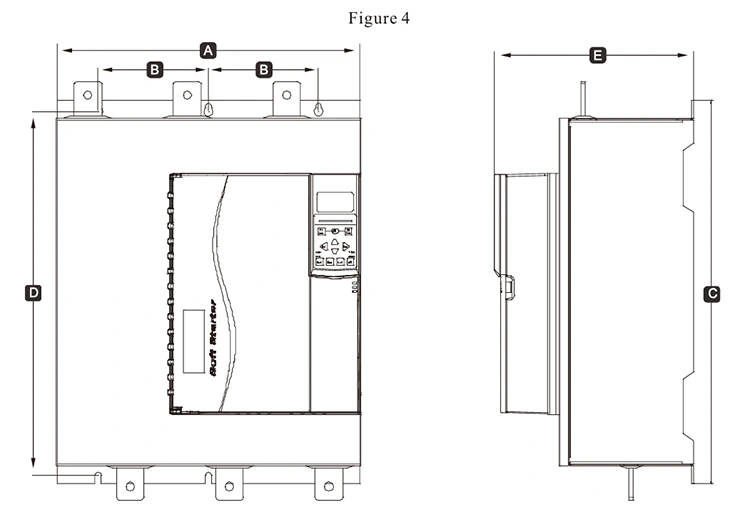

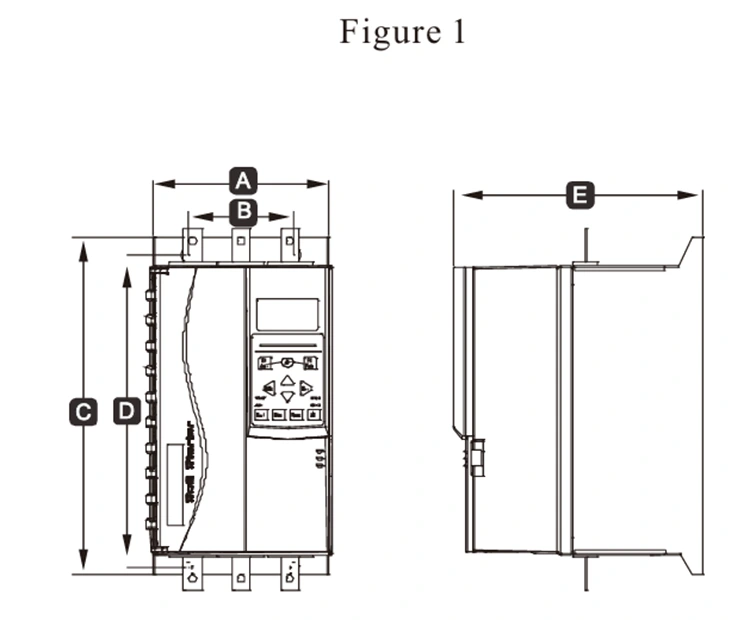

제품 매개 변수 (사양)

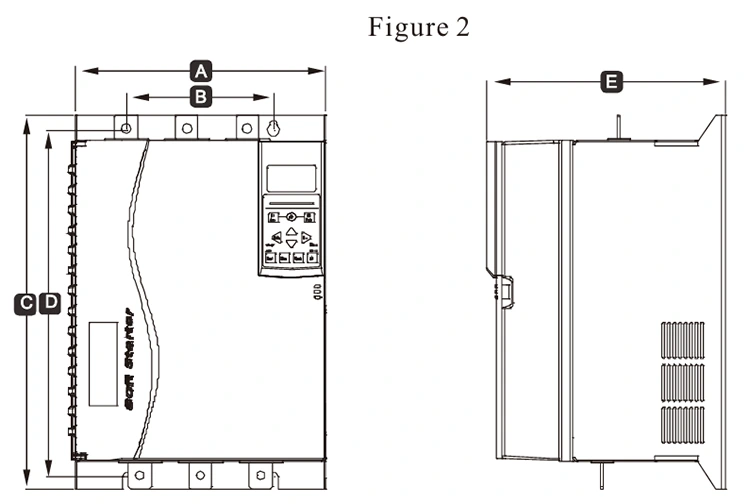

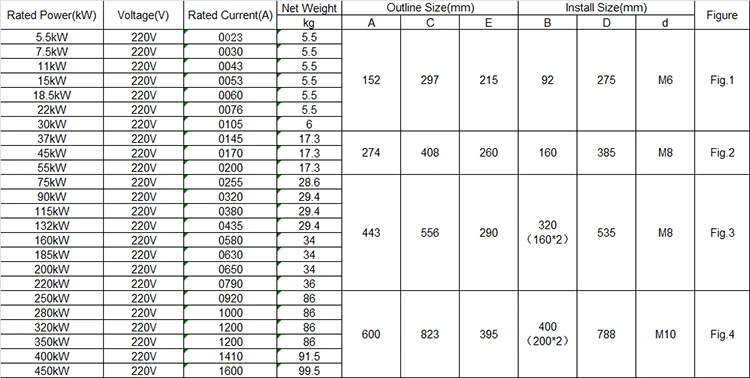

220V 크기, 무게 및 전류

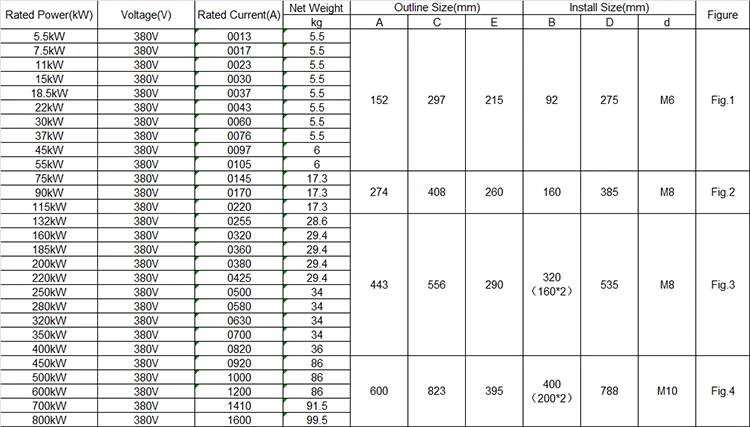

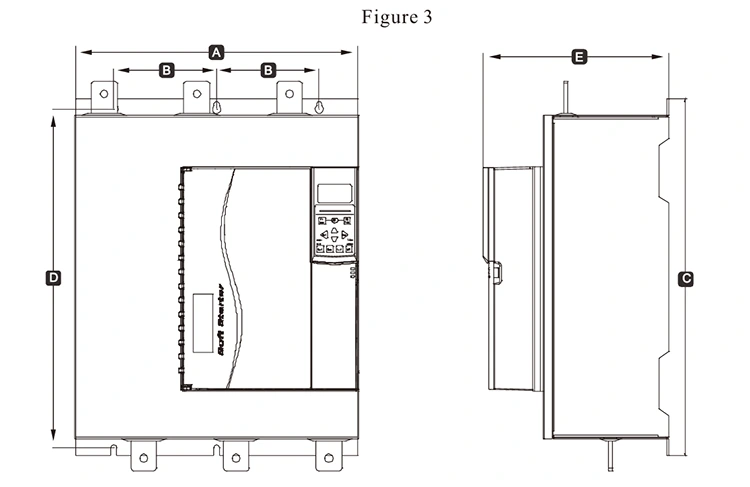

380V 크기, 무게 및 전류

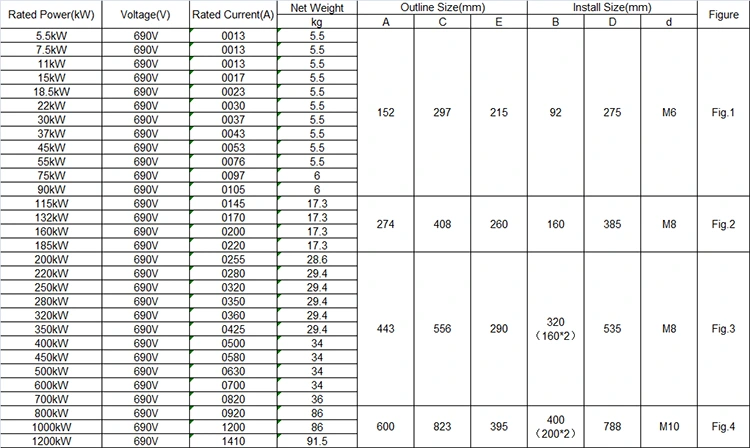

690V 크기, 무게 및 전류

제품 기능

1. 커뮤니케이션 기능

확장 카드를 추가하여 Modbus RTU 커뮤니케이션, Profibus 및 Profinet Communication과 함께 제공됩니다.

2, 외부 키보드 +4 라인 LCD 화면 일 수 있습니다

원격 작동의 요구를 충족시키기 위해 키보드를 빠르게 삽입하고 제거 할 수 있습니다.

3,보다 포괄적 인 모터 보호 기능

과전압 보호, 저전압 보호, 과전류 보호, 과부하 보호, 언더로드 보호, 위상 손실 보호, 우회 결함, 갑상선 결함, 3 상 전류 불균형, 과열 보호 등

4, 넓은 전원 공급 전압 범위

220-690V 범용의 주요 전원 공급 장치 입력 전압을 충족하십시오.

5. 플러그 가능한 터미널

한 세트의 통신 단자, 5 개의 디지털 입력 터미널 그룹, 1 개의 아날로그 출력 세트, 3 개의 프로그래밍 가능한 릴레이 세트, 모터 서미스터 터미널 및 PT100 온도 단자.

◆ 3 상 전원 공급 장치 : AC220V, AC380V, AC690V ± 10%

◆ 정격 전류 : 13A-1600A,

◆ 적용 가능한 모터 : 일반 다람쥐 케이지 타입 AC 비동기 모터

◆ 시작 모드 : 전압 램프, 전류 램프, 토크

◆ 주차 모드 : 소프트 스톱, 프리 스톱, 브레이크 스톱, 적응 정지.

◆ 논리 입력 : 임피던스 1.8kΩ, 전력 +24V

◆ 시작 주파수 시작 : 시간당 10 회 이상 시작하는 것이 좋습니다.

◆ 보호 수준 : IP20

◆ 냉각 모드 : 공기 냉각

◆ 설치 모드 : 벽 교수형

◆ 환경 조건 : 고도는 2000 미터를 초과하고 용량을 적절하게 감소시켜야하며 주변 온도는 -10에서 +40 ° C 사이입니다.

상응하는 습도는 95%(20 ± 5 °), 가연성, 폭발성, 부식성 가스, 전도성 먼지 없음, 실내 설치, 환기, 0.5G 미만의 진동을 초과하지 않습니다.

제품 응용 프로그램

제품은 야금 및 화학 산업, 압축기, 크레인, 시립 공학 행사에서 사용할 수 있습니다.

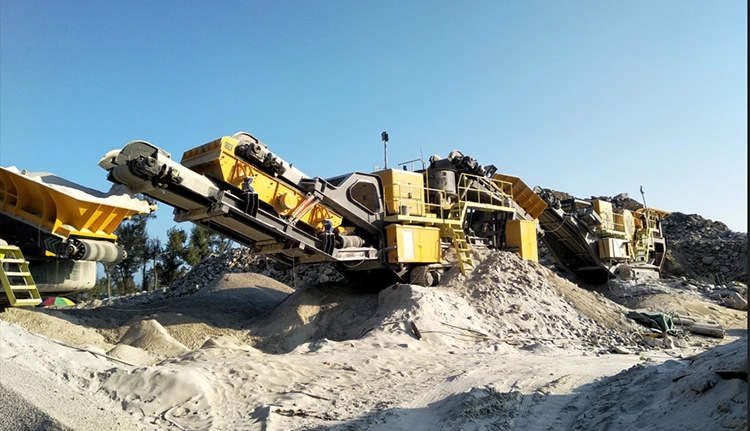

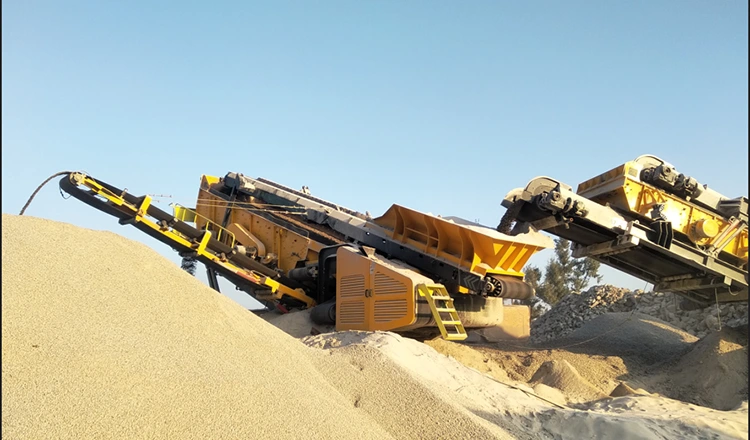

분쇄기, 크기가 다른 돌을 정렬합니다.

온라인 소프트 스타터는 크러셔 업계에서 널리 사용되며 Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher 등에 사용할 수 있습니다. 고전력 호스트에서 사용하고 시작 전류를 줄이며 기계적 영향을 줄일 수 있습니다. 소프트 스타터는 분쇄기의 실제 부하에 따라 모터의 출력 전력을 자동으로 조정할 수 있습니다. 크러셔가 무부하 또는 라이트로드 작동중인 경우 소프트 스타터는 모터의 전압과 전류를 줄여 모터가 더 낮은 전력으로 작동하여 에너지 절약의 목적을 달성합니다. 통계에 따르면, 소프트 스타터를 사용한 후, 분쇄기의 에너지 소비는 약 10%-30%감소 될 수 있습니다.

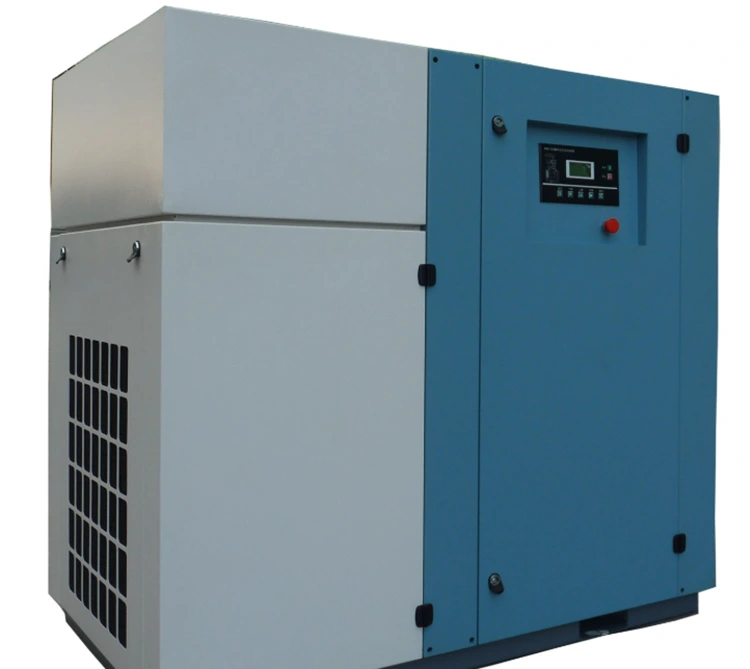

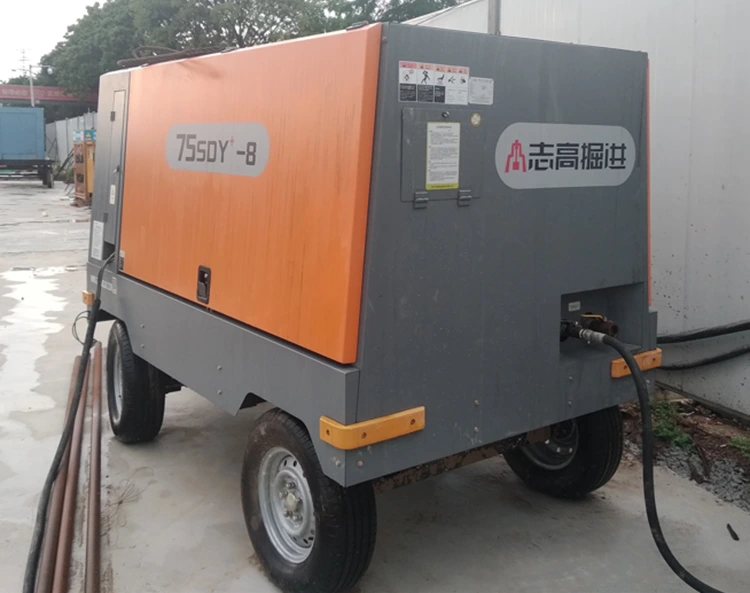

공기 압축기

공기 압축기 소프트 스타터는 다양한 공기 압축기에 맞게 조정 된 특별한 소프트 스타터입니다. 공기 압축기에 소프트 스타터를 설치하면 공기 공급 압력을 안정적으로 만들 수 있으며, 압력 조절기를 통해 공기 압축기는 정해진 압력 값으로 계속 작동 할 수 있으며 압력은 안정적이고 신뢰할 수 있으며 압력은 언제든지 스티 플러스 설정과 조절할 수 있습니다. 소프트 스타트, 압축기 서비스 수명 및 유지 보수주기를 달성하기위한 모터가 크게 확장됩니다. 공기 압축기 배기 부피는 공기 압축기 속도에 의해 제어되며, 실린더의 공기 밸브 플레이트는 더 이상 반복적으로 열리고 닫히지 않으며, 밸브 시트 및 스프링과 같은 작업 조건이 크게 개선되어 고온 및 고압 가스의 날카로운 흐름과 영향을 피하고 유지 보수 워크로드를 줄입니다.

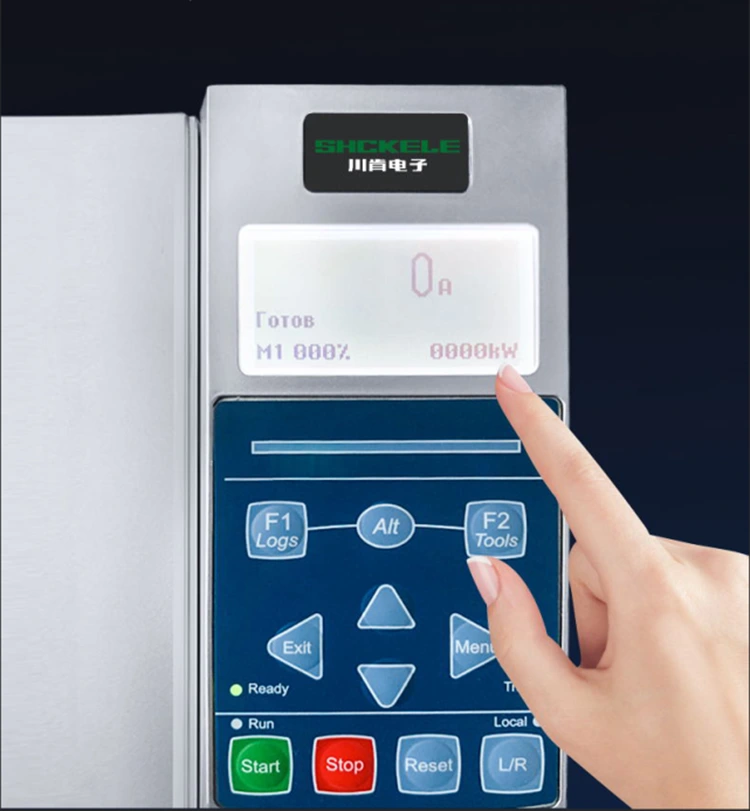

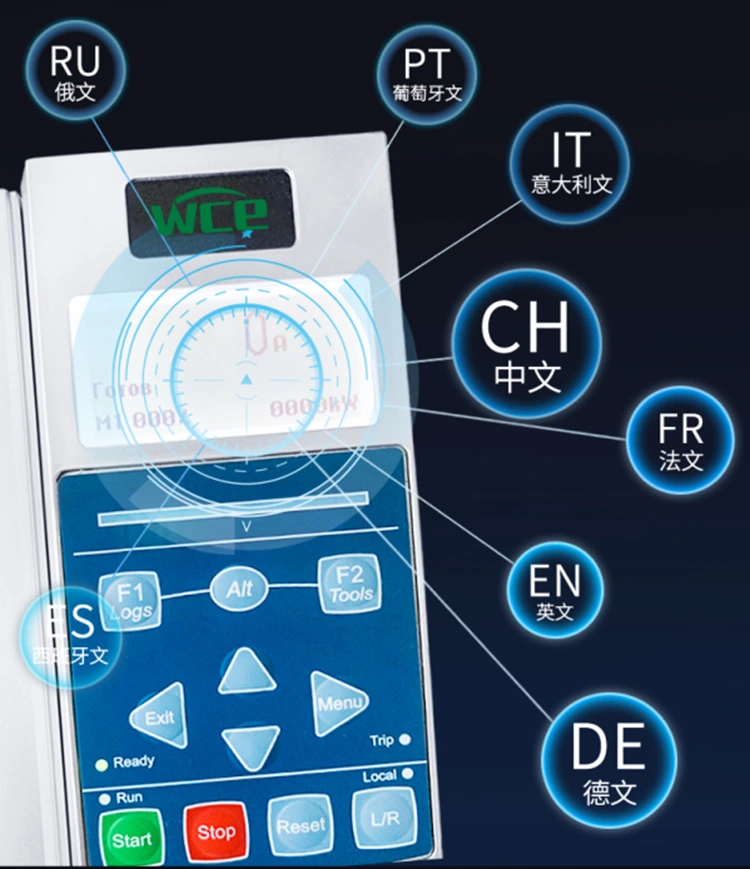

고화질 LCD 4 라인 디스플레이, 작동하기 쉽습니다. 여러 국가 언어 디스플레이와 함께 제공되며 필요할 때 사용자 정의 할 수 있습니다. 키보드는 플러그가 가능하고 움직이기 쉽습니다.

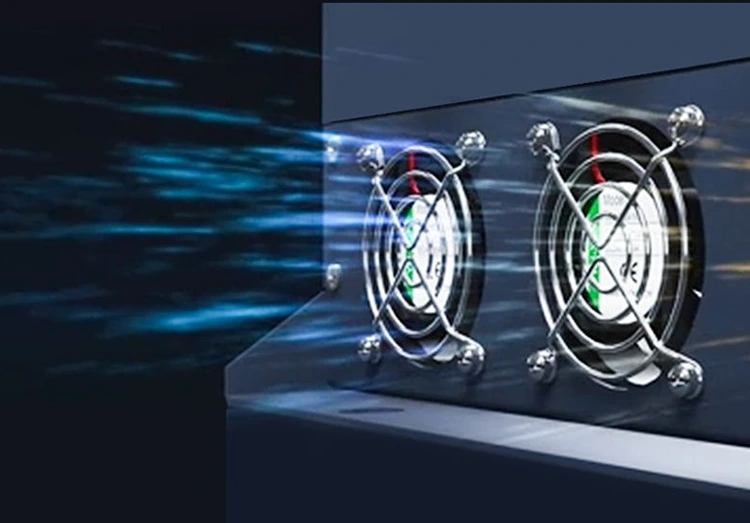

내부 바이 패스 소프트 스타터가 장착 된 사이리스터는 시작 중에만 작동하고 작동 중에 컨택 터로 전환하므로 열이 적습니다. 그러나 콘택트를 식히기 위해 여전히 팬을 설치했습니다. 팬을 설치하여 식히십시오. 75kW 이상의 7000 시리즈 시리즈 소프트 스타터에는 24V 고속 DC 팬이 장착되어 있으며 360 ° 만능 열 소산 및 강한 풍력을 제공합니다. 과열로 인한 예기치 않은 셧다운을 줄일뿐만 아니라 소프트 스타터의 서비스 수명을 크게 확장합니다.

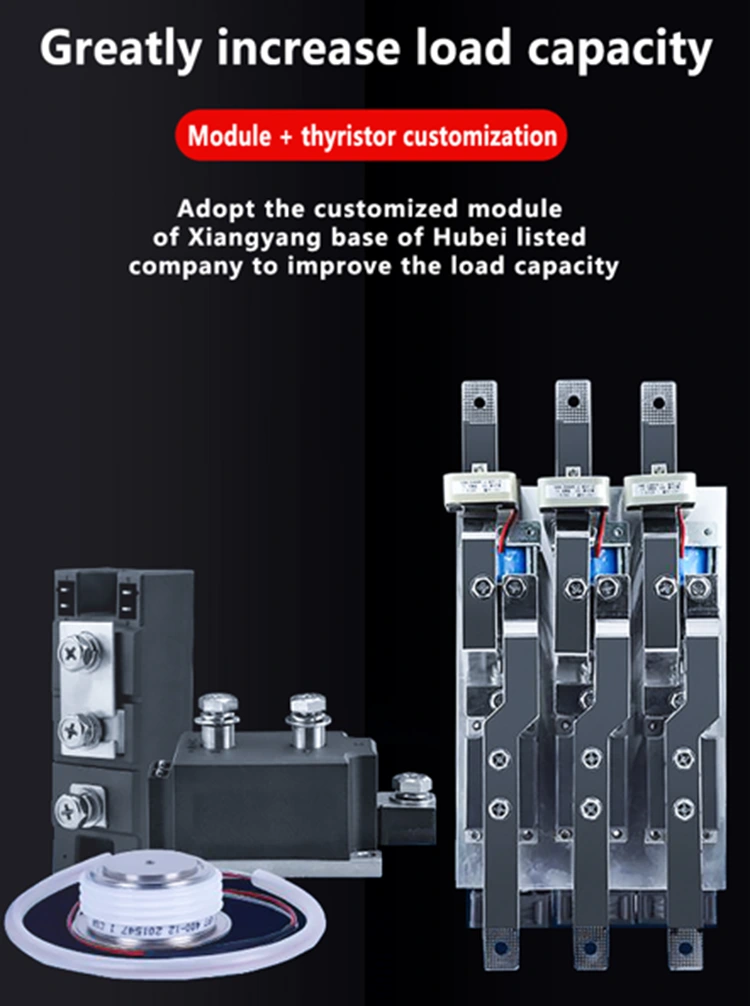

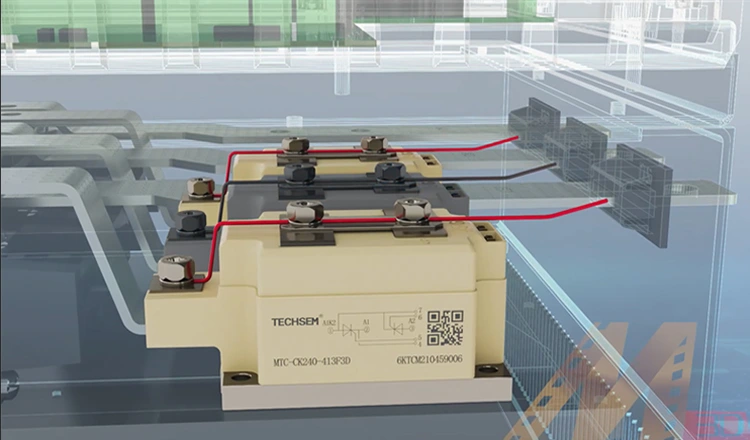

우리는 국내 상장 회사 인 Hubei Taiji와 깊은 협력을하고 있으며, 시장에 공급되는 일반 모듈과는 다른 맞춤형 모듈 및 사이리스터를 사용하여 부하 용량을 향상시킵니다. 우리의 DC 컨택 터는 또한 특별히 사용자 정의되어 있으며 모두은 연락처가 특징입니다. 접점의 접촉 표면이 더 크고 약 10 만 개의 참여 시간을 달성 할 수있어 서비스 수명이 크게 증가합니다.

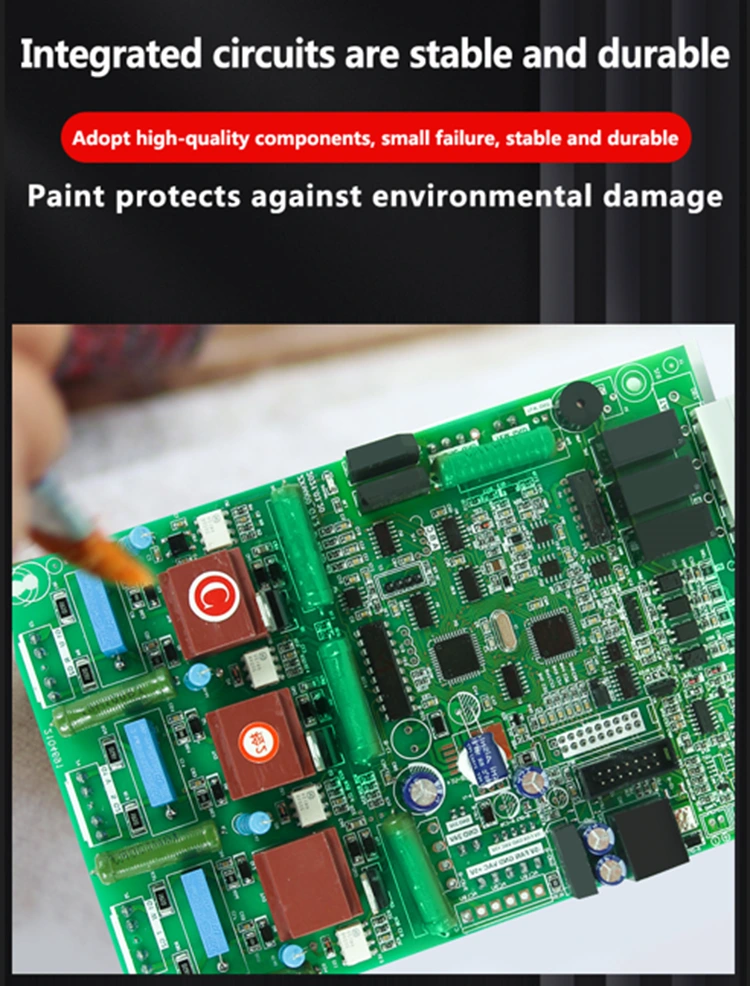

소프트 스타터 회로 보드 브러시 페인트 (보통 3 개의 페인트 방지, 절연 페인트 또는 수분 방지 코팅)의 주요 목적은 복잡한 작업 환경에서 회로 보드의 안정성과 수명을 보호하는 것입니다. 회로 보드의 서비스 수명이 더 길어 지도록하기 위해, 우리는 고품질 패치와 플러그인이 매우 낮고, 모든 분무 스프레이, 상호 상자, 상자를 사용합니다. 회로. 내구성과 안전성 증가.

고유 한 비상 작동 기능. 사이리스터의 한 단계가 손상되면 기존의 소프트 스타터는 작동 할 수 없습니다. 7000 시리즈의 비상 작동 기능을 통해 소프트 스타터는 갑상선의 한 단계가 무너질 때 비상 사태에서 여전히 작동 할 수 있습니다.

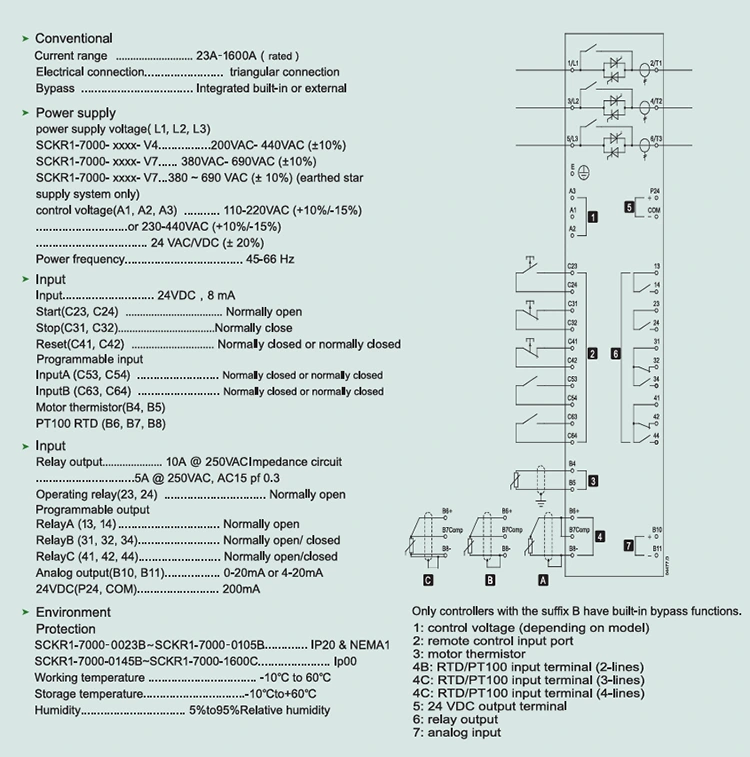

소프트 스타터 배선 다이어그램.
