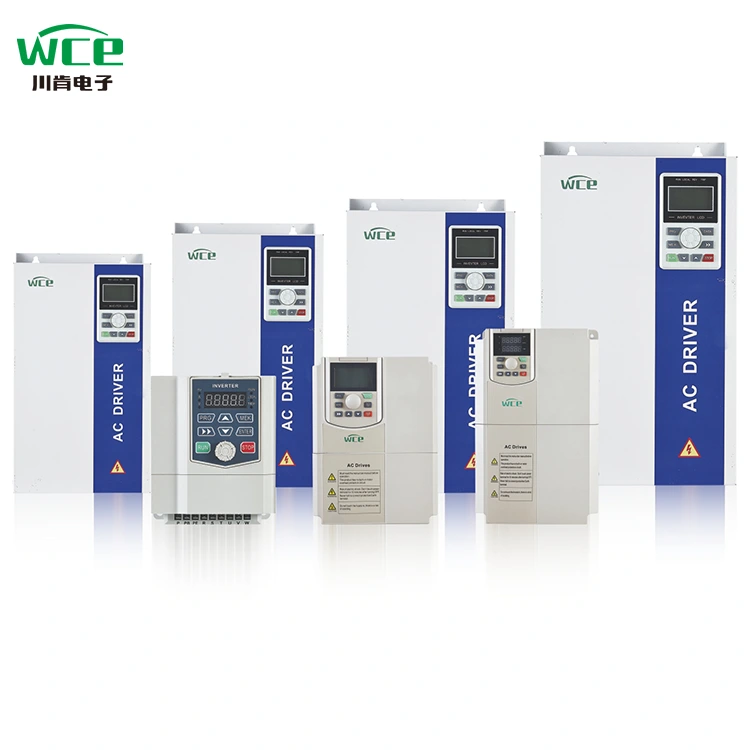

고성능 3 상 주파수 변환기

WCE의 SCK300 시리즈는 팬, 펌프, 컨베이어 벨트, 크러셔 및 기타 장비에 널리 사용되는 산업용 자동화 용으로 설계된 고성능의 다양한 주파수 컨버터입니다. 핵심은 고급 벡터 제어 기술을 채택하며 다양한 산업 시나리오의 요구를 충족시키기 위해 높은 정밀 속도 조절, 에너지 절약, 고효율 및 안정적인 운영의 특성을 보유하고 있습니다. 또한 SCK300은 제어 보드를 업그레이드하여 SCK350으로 업그레이드 할 수 있으며, 그 후 확장 카드를 추가하여 크레인과 같은 장비에 적용 할 수 있습니다.

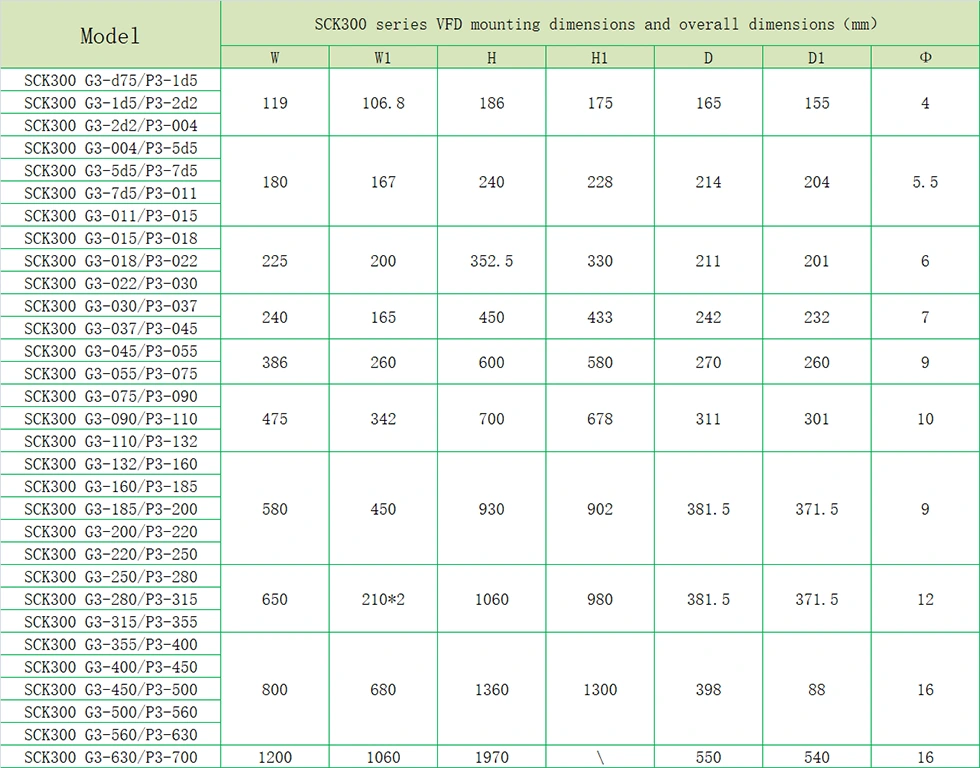

제품 매개 변수 (사양)

제품 기능

● I/O 기능

◆ 입력 전압 범위 : 220V/380V/660V ± 15%

◆ 입력 주파수 범위 : 47 ~ 63Hz

◆ 출력 전압 범위 : 0 ~ 정격 입력 전압

출력 주파수 범위 : 0 ~ 400Hz

● 주변면 인터페이스 기능

◆ 프로그래밍 가능한 디지털 입력 : 8 입력

◆ 프로그래밍 가능한 아날로그 입력 : AI1 : 0 ~ 10V 입력, AI2 : 0 ~ 10V 또는 0 ~ 20MA 입력

◆ 개방형 수집기 출력 : 1 출력

◆ 릴레이 출력 : 2 개의 출력

◆ 아날로그 출력 : 각각 2 개의 출력, 0/4 ~ 20MA 또는 0 ~ 10V 각각

● 기술 성능 특성

◆ 제어 모드 : PG 벡터 제어, V/F 제어, 토크 컨트롤이 없습니다.

◆ 과부하 용량 : 150% 등급 현재 60 대; 180% 정격 현재 10

◆ 토크 시작 : PG 벡터 제어 없음 : 0.5Hz/150% (SVC)

◆ 속도 비율 : PG 벡터 제어 없음 : 1 : 100

● 기능적 기능

◆ 주파수 설정 모드 : 디지털 설정, 아날로그 설정, 직렬 통신 설정, 다중 속도, PID 설정 등

◆ PID 제어 기능

◆ 다중 속도 제어 기능 : 16 속도 제어

◆ 스윙 주파수 제어 기능

◆ 기능을 중지하지 않고 순간적으로 정전합니다

◆ Quick/Jog 키 기능 : 사용자가 자유롭게 정의하는 다기능 바로 가기 키

◆ 자동 전압 조정 기능 : 전력망 전압이 변경되면 출력 전압을 자동으로 유지할 수 있습니다.

◆ 최대 25 가지 종류의 결함 보호 기능 제공 : 전류, 전압, 전압, 온도, 위상 손실, 과부하 및 기타 보호 기능

제품 응용 프로그램

제품은 야금 및 화학 산업, 압축기, 크레인, 시립 공학 행사에서 사용할 수 있습니다.

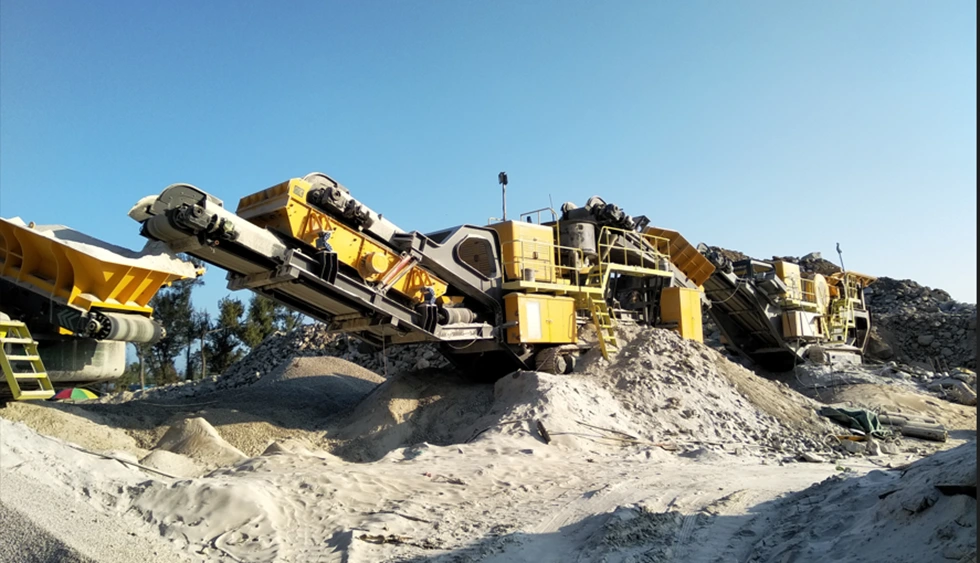

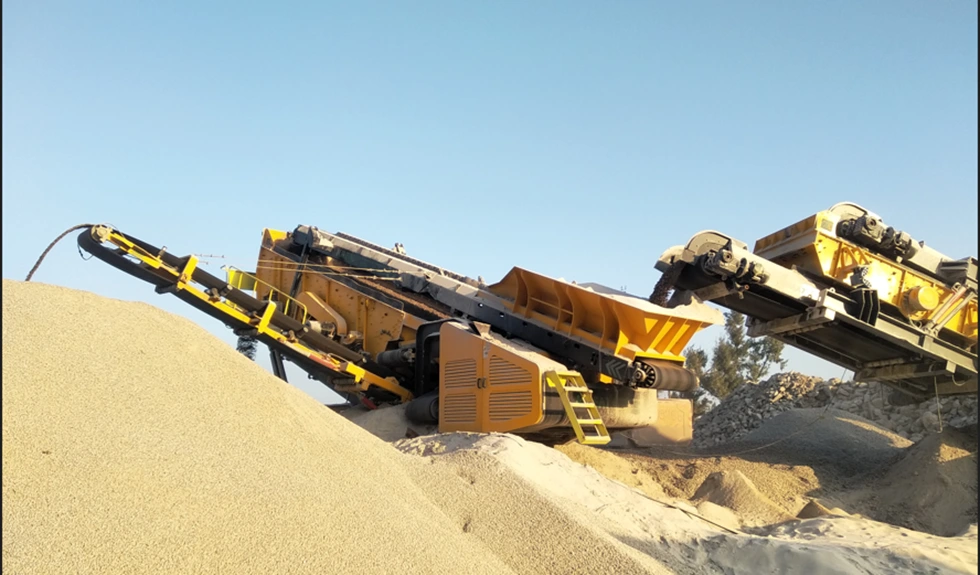

분쇄기, 크기가 다른 돌을 정렬합니다.

VFD는 분쇄기 산업에서 널리 사용되며 Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher 등에 사용할 수 있습니다. 고출력 호스트에 사용될 수 있으며, 시작 전류를 줄이고, 속도를 줄이면 크러셔의 속도를 조정하지만 약 50%를 절약 할 수 있습니다. 분쇄기에 사용되는 주파수 변환기는 기계적 영향을 줄이고 장비의 서비스 수명을 연장 할 수 있습니다.

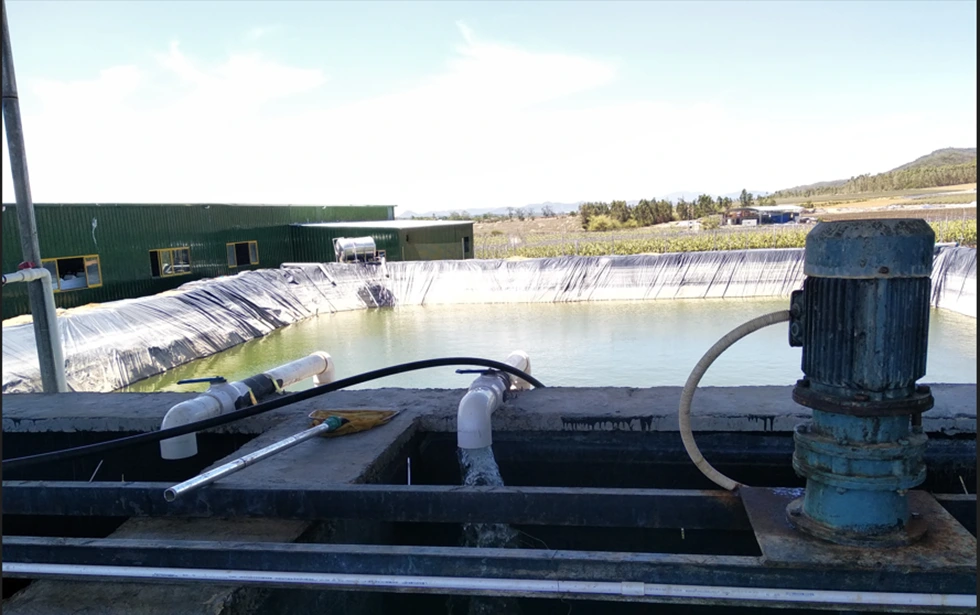

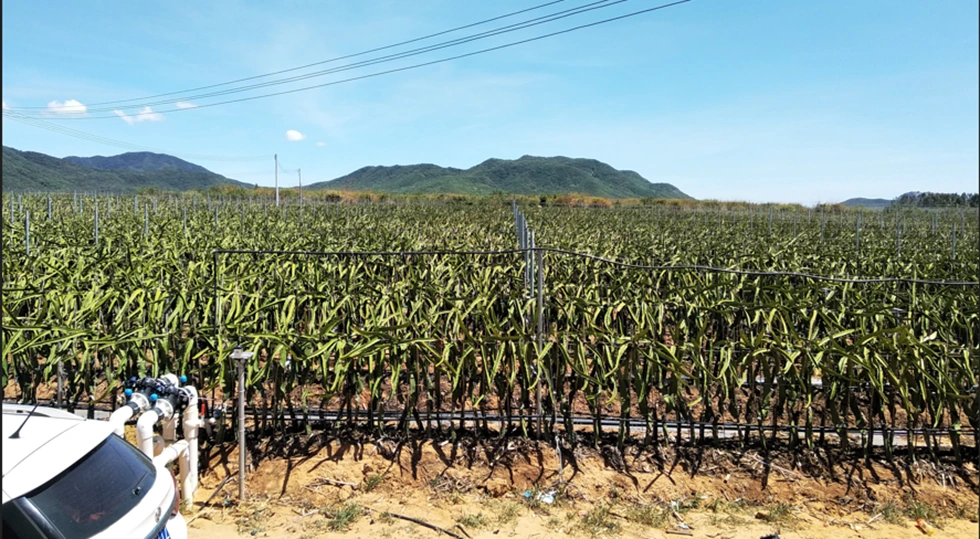

현장 관개

농업 관개에서 일정한 압력 급수에 대한 VFD는 거의 표준입니다. 우선, 펌프를 시동하는 과정에서 VFD는 점차적으로 작동 주파수를 증가시켜 펌프가 느리게 작동 할 수 있도록 물이 파이프 라인에 너무 많은 영향을 미치지 않도록합니다. 그런 다음 VFD를 원격 압력 게이지 또는 압력 센서와 함께 사용하여 파이프의 압력을 동일하게 할 수 있습니다. 마지막으로 VFD는 압력 보호 파이프 라인뿐만 아니라 자체 오버로드, 언더로드, 과압, 압력 보호를 통해 펌프 손상을 줄일 수 있습니다.

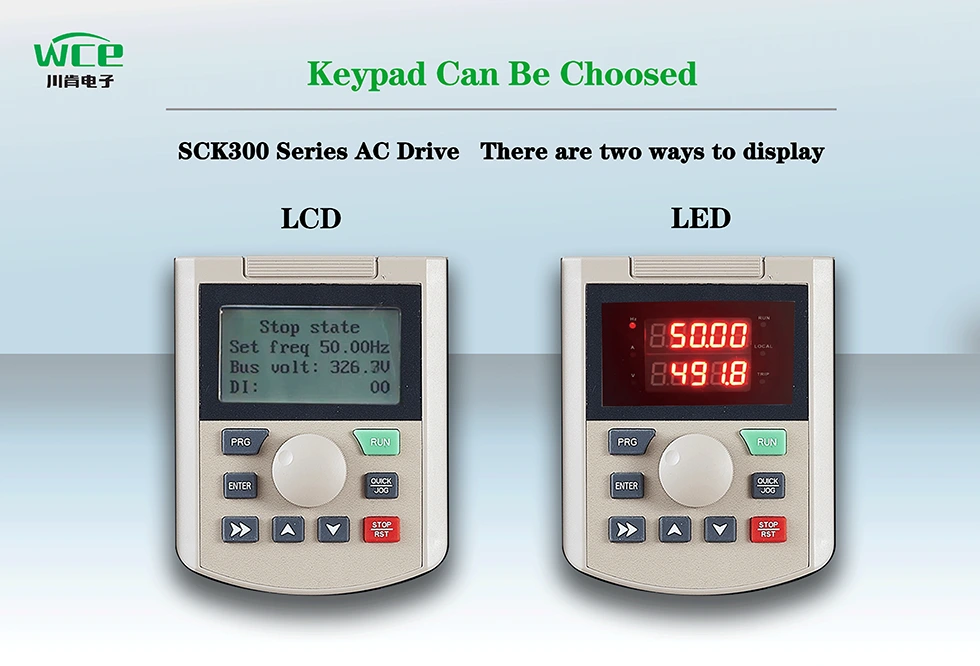

두 가지 디스플레이 모드를 사용할 수 있습니다.

1.LCD 디스플레이 : 중국어 및 영어 디스플레이와 함께 제공되며 러시아어, 포르투갈어, 스페인어, 페르시아어 및 기타 언어를 사용자 정의 할 수도 있습니다.

2. LED 디스플레이 : 전통적인 디지털 튜브 디스플레이, 더블 라인 디스플레이, 동시에 두 세트의 데이터를 관찰합니다.

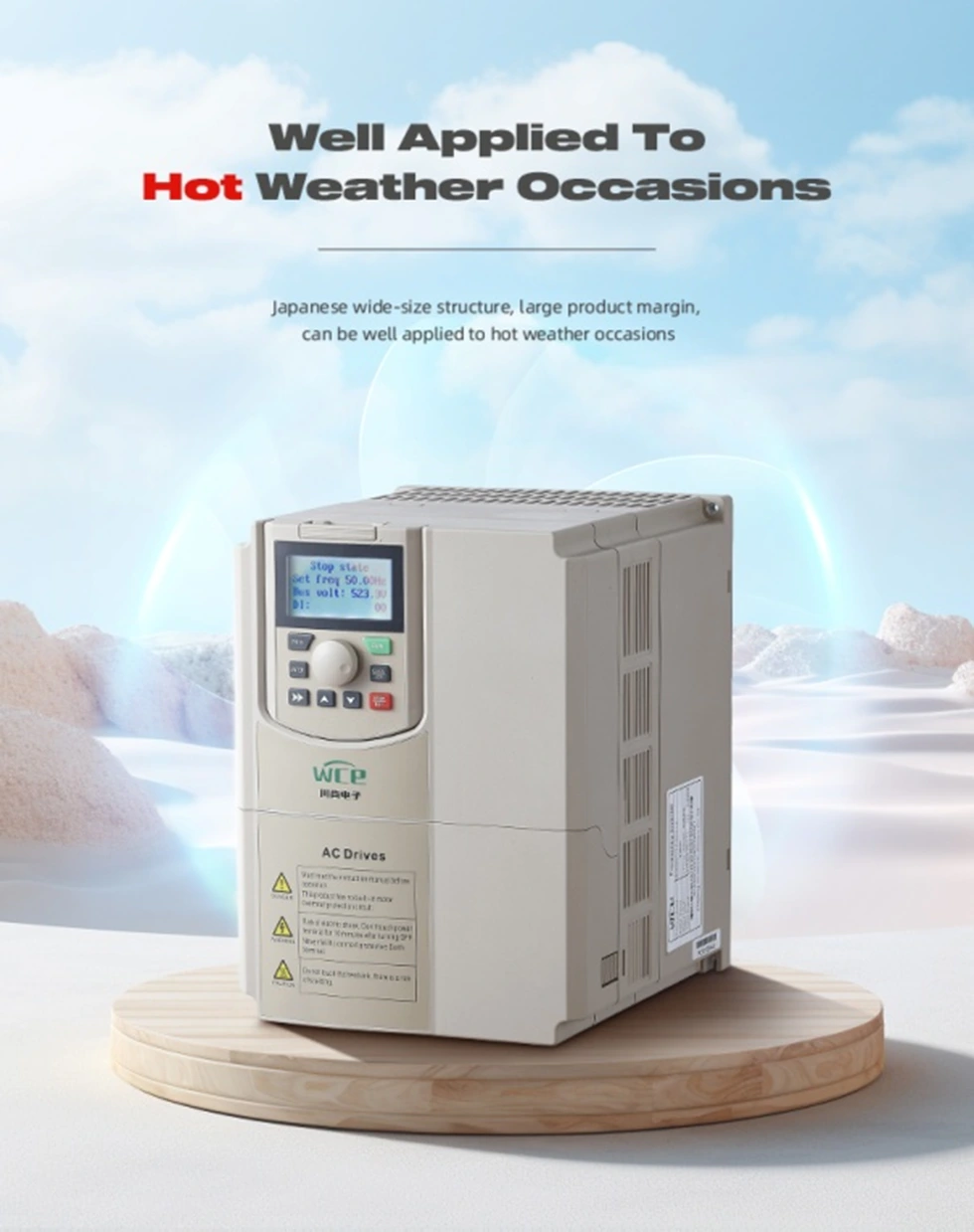

VFD 볼륨은 큰 구조이며, 더 큰 라디에이터, 제품 활용률은 열대와 같은 뜨거운 환경에서 정상적으로 작동 할 수 있습니다.

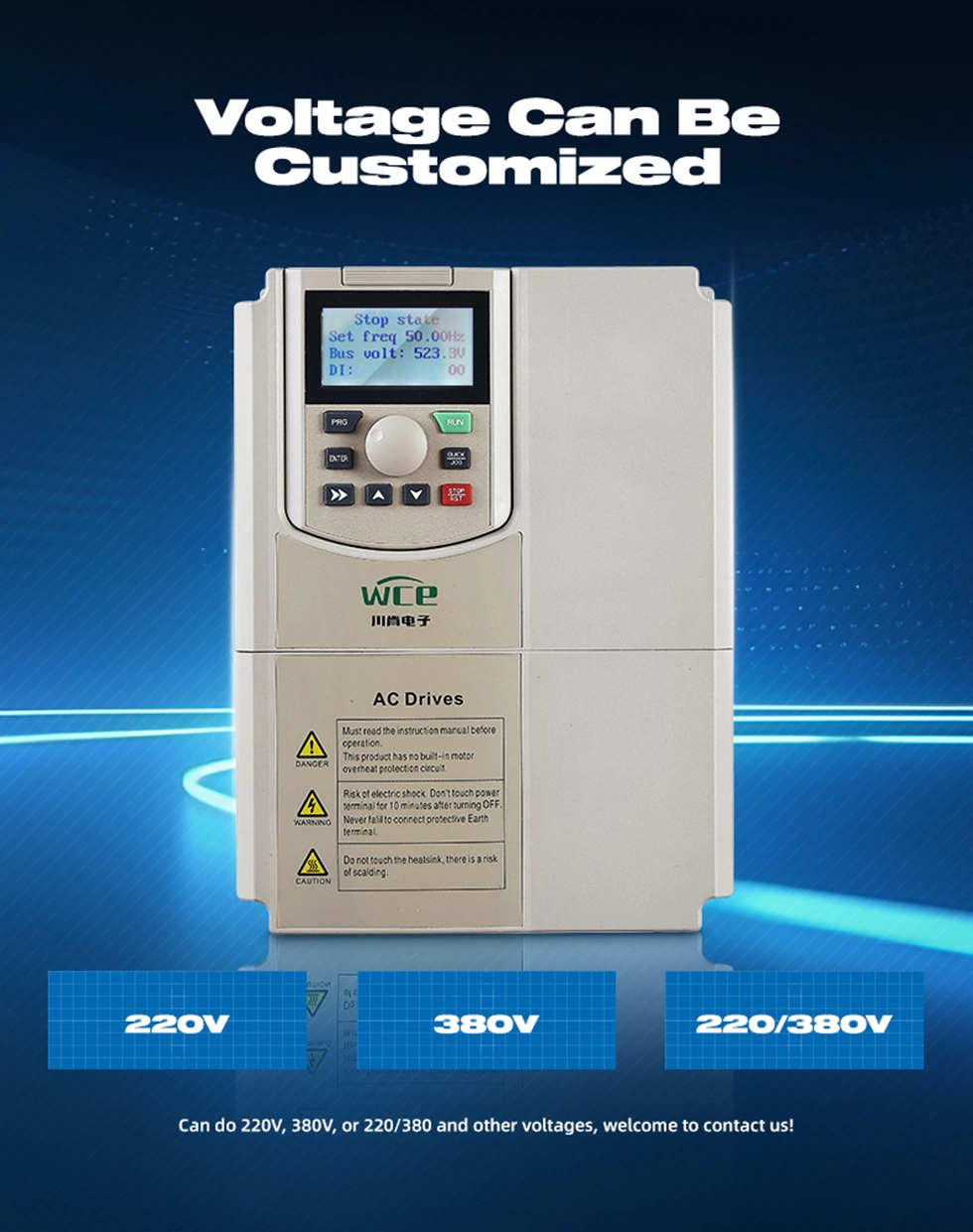

다양한 유형의 입력 및 출력 모드를 사용자 정의 할 수 있습니다.

1.3P 380V 입력 3P 380V 출력.

2. 3P220V 출력으로 3P220V 입력.

3. 3P660V 3P660V 출력.

4. 1p220V 3P 380V 출력에 입력.

5. 1p220V 3p220V 출력에 입력.

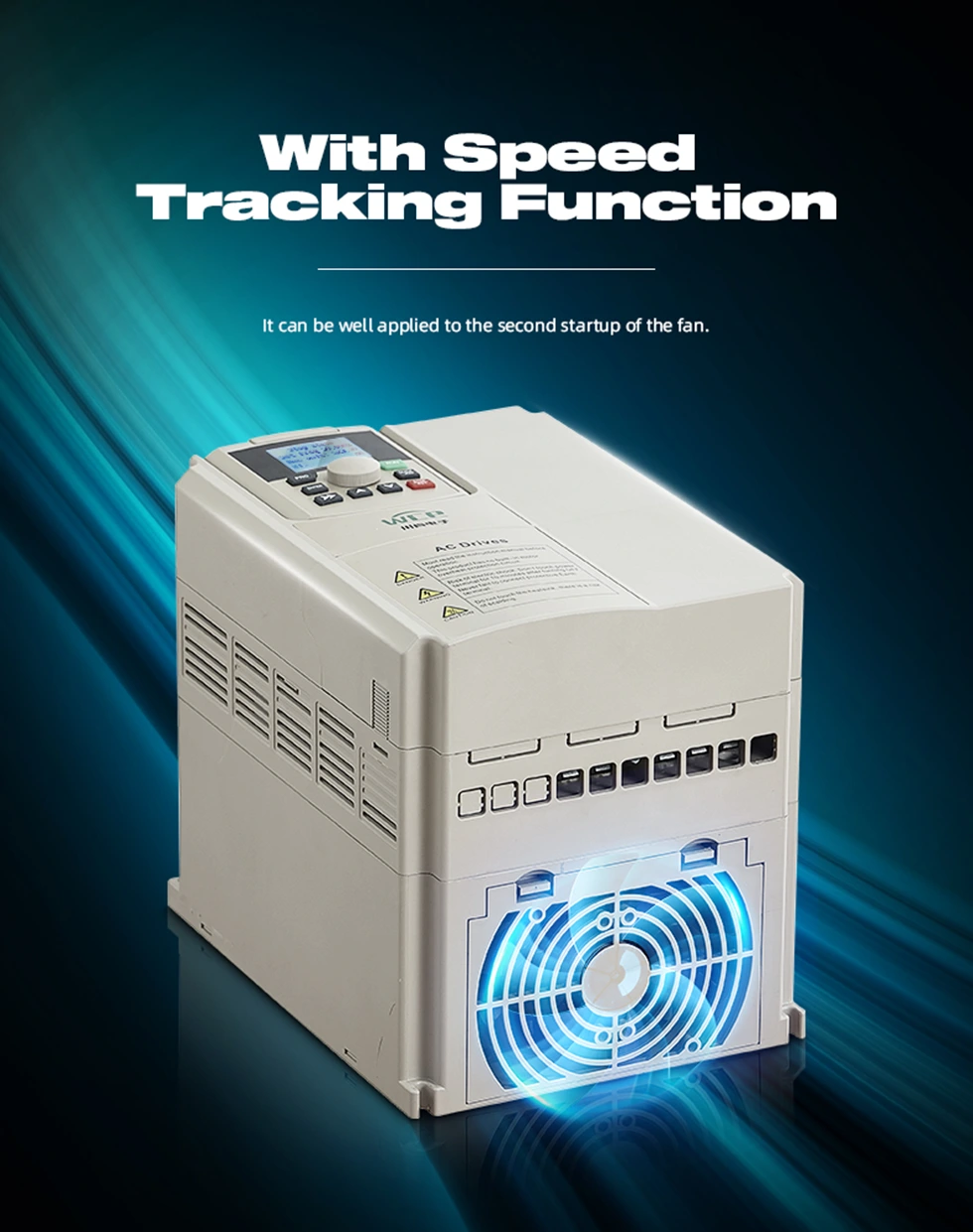

속도 추적 기능을 사용하면 더 두 배의 시작이 가능합니다.

Modbus RTU 커뮤니케이션과 함께 제공되며 확장 카드를 추가하여 Modbus TCP, PRPFIBUS 및 Profinet을 구현할 수도 있습니다.

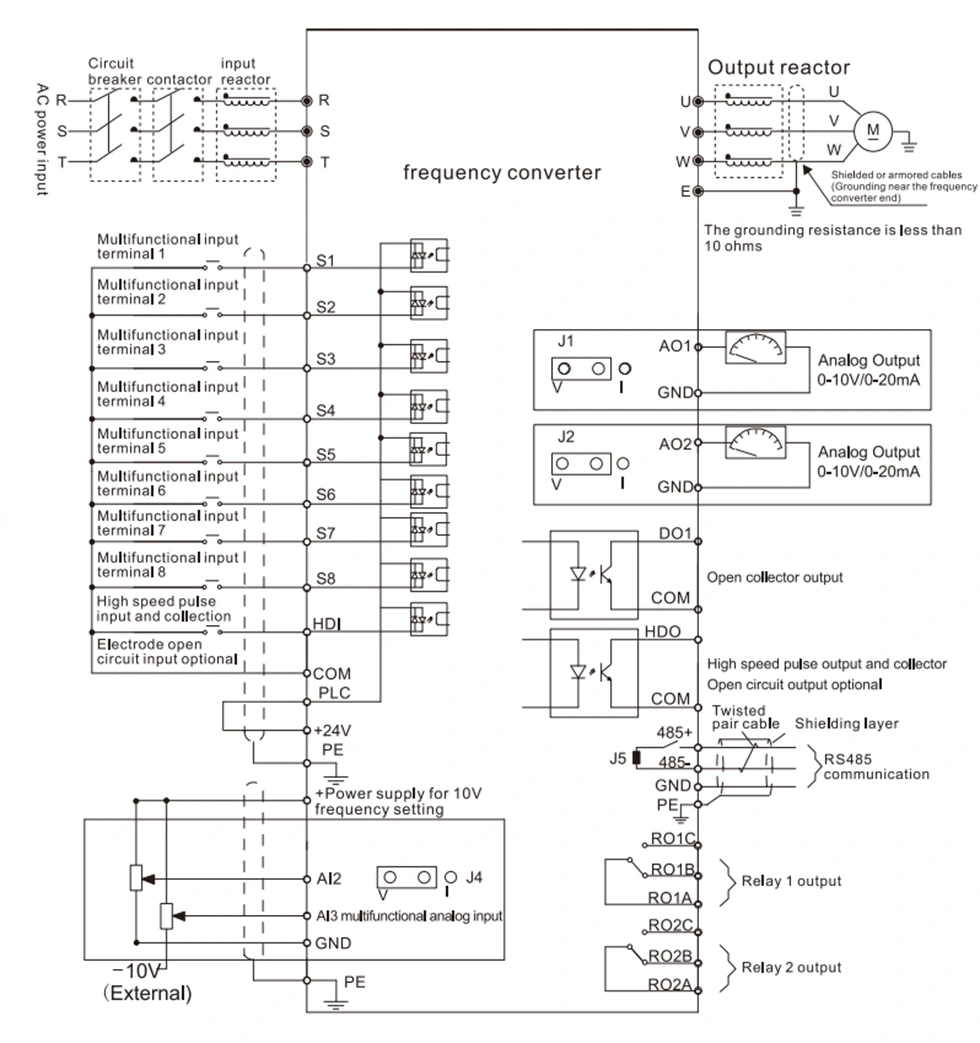

VFD 배선 다이어그램.
