펌프의 경우 7.5kW 가변 주파수 드라이브

SCK300 시리즈는 산업 자동화 용으로 설계된 고성능 인버터로 다기능 및 고효율 및 에너지 절약을 통합하며 다양한 산업 장비의 구동 제어에 적합합니다.

핵심 기능 및 장점

고급 벡터 제어 기술 : 높은 정밀 속도 조절 및 안정적인 작동, 탁월한 동적 응답.

고효율 및 에너지 절약 : 모터 작동 효율을 최적화하고 에너지 소비를 크게 줄입니다.

넓은 호환성 : 팬, 펌프, 컨베이어 벨트, 크러셔 및 기타 장비의 복잡한 작업 조건을 지원합니다.

응용 프로그램 시나리오

다음 영역에서 유연한 응용 프로그램 :

유체 제어 (팬, 펌프 하중)

재료 전송 (컨베이어 벨트, 엘리베이터)

중장기 (크러셔, 믹서)

확장 및 업그레이드

SCK350으로의 원활한 업그레이드 : 제어 보드를 교체하여 성능을 향상시키고 기능 모듈을 확장하십시오.

크레인과 같은 특수 장비의 적응 : 확장 카드는 토크 제어 및 다중 운동 동기화와 같은 전문 시나리오의 요구 사항을 충족하기 위해 업그레이드 후 지원됩니다.

모듈 식 디자인 및 기술 업그레이드를 통해 SCK 시리즈는 기본에서 고급까지 다양한 산업 자동화 요구에 맞게 조정할 수 있습니다.

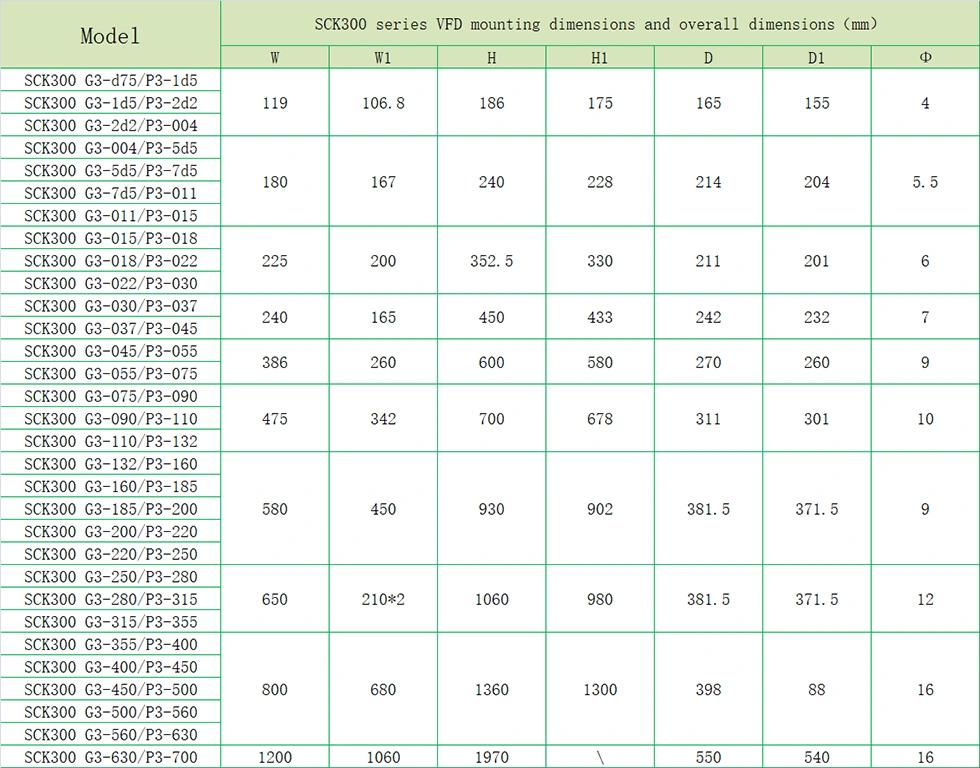

제품 매개 변수 (사양)

제품 기능

● I/O 기능

◆ 입력 전압 범위 : 220V/380V/660V ± 15%

◆ 입력 주파수 범위 : 47 ~ 63Hz

◆ 출력 전압 범위 : 0 ~ 정격 입력 전압

출력 주파수 범위 : 0 ~ 400Hz

● 주변면 인터페이스 기능

◆ 프로그래밍 가능한 디지털 입력 : 8 입력

◆ 프로그래밍 가능한 아날로그 입력 : AI1 : 0 ~ 10V 입력, AI2 : 0 ~ 10V 또는 0 ~ 20MA 입력

◆ 개방형 수집기 출력 : 1 출력

◆ 릴레이 출력 : 2 개의 출력

◆ 아날로그 출력 : 각각 2 개의 출력, 0/4 ~ 20MA 또는 0 ~ 10V 각각

● 기술 성능 특성

◆ 제어 모드 : PG 벡터 제어, V/F 제어, 토크 컨트롤이 없습니다.

◆ 과부하 용량 : 150% 등급 현재 60 대; 180% 정격 현재 10

◆ 토크 시작 : PG 벡터 제어 없음 : 0.5Hz/150% (SVC)

◆ 속도 비율 : PG 벡터 제어 없음 : 1 : 100

● 기능적 기능

◆ 주파수 설정 모드 : 디지털 설정, 아날로그 설정, 직렬 통신 설정, 다중 속도, PID 설정 등

◆ PID 제어 기능

◆ 다중 속도 제어 기능 : 16 속도 제어

◆ 스윙 주파수 제어 기능

◆ 기능을 중지하지 않고 순간적으로 정전합니다

◆ Quick/Jog 키 기능 : 사용자가 자유롭게 정의하는 다기능 바로 가기 키

◆ 자동 전압 조정 기능 : 전력망 전압이 변경되면 출력 전압을 자동으로 유지할 수 있습니다.

◆ 최대 25 가지 종류의 결함 보호 기능 제공 : 전류, 전압, 전압, 온도, 위상 손실, 과부하 및 기타 보호 기능

제품 응용 프로그램

제품은 야금 및 화학 산업, 압축기, 크레인, 시립 공학 행사에서 사용할 수 있습니다.

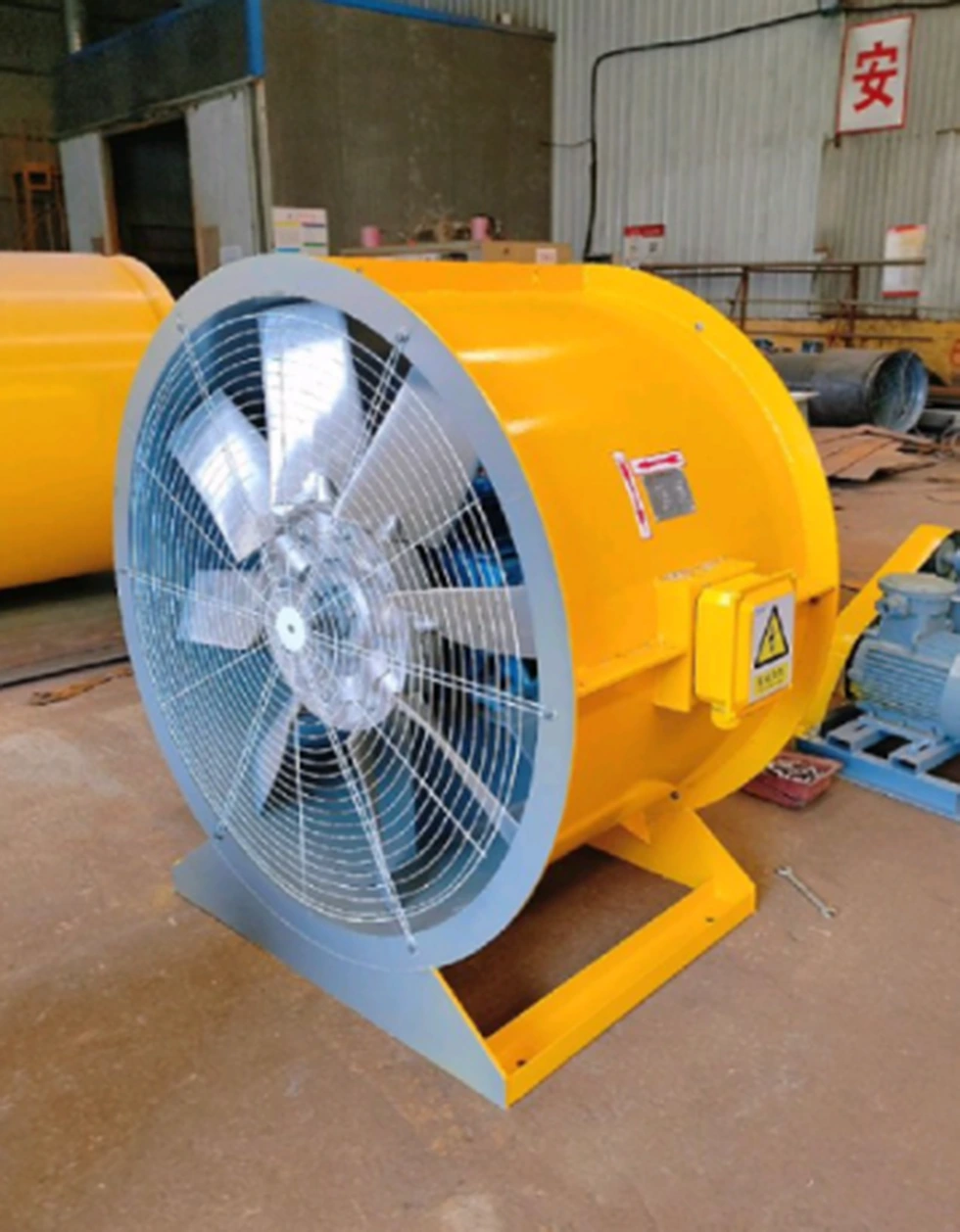

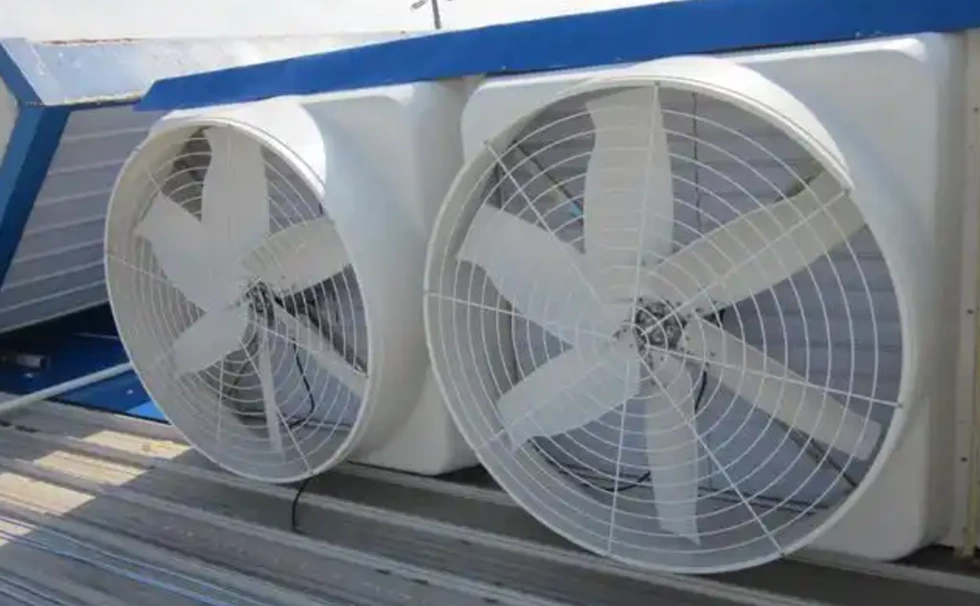

팬 분야에서 주파수 변환기의 적용은 에너지 소비를 크게 줄일뿐만 아니라 지능형 제어를 통해 시스템 정확도와 자동화 수준을 향상시킵니다. 호환성이 높고 에너지 절약 알고리즘을 갖춘 WCE의 SCK300 시리즈는 대규모 산업 팬에게 소규모 인공 호흡기의 다양한 요구를 충당 할 수있어 회사가 녹색과 효율적인 생산을 달성 할 수 있습니다.

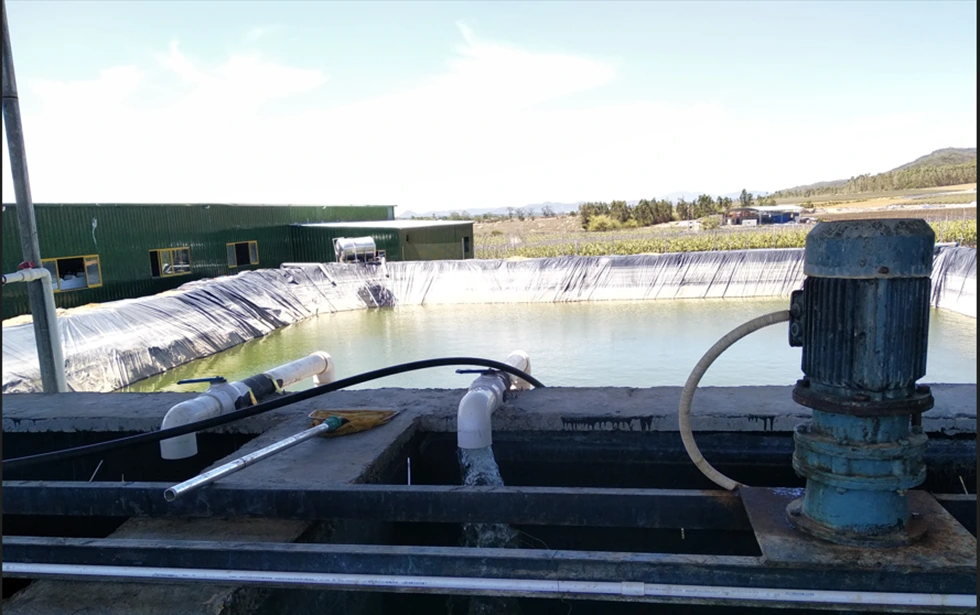

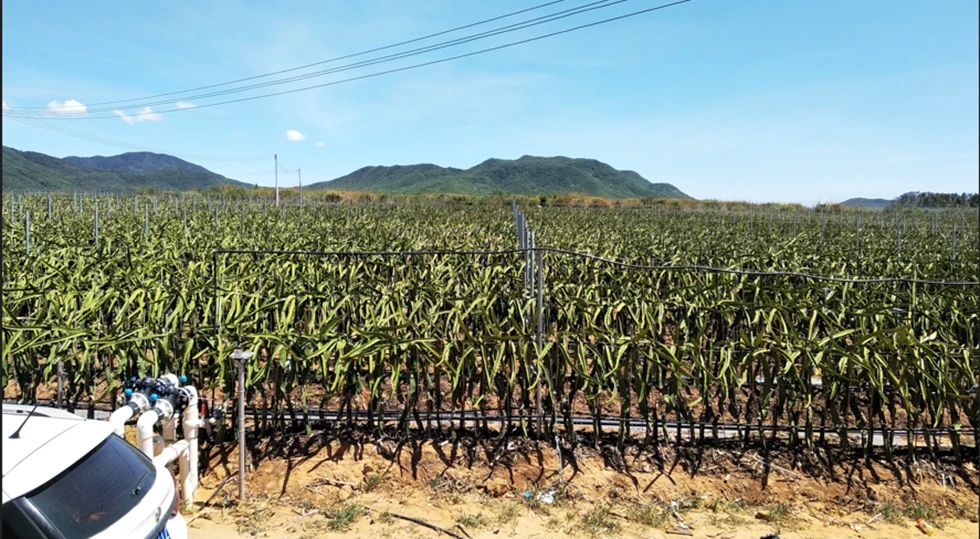

현장 관개

농업 관개에서 일정한 압력 급수에 대한 VFD는 거의 표준입니다. 우선, 펌프를 시동하는 과정에서 VFD는 점차적으로 작동 주파수를 증가시켜 펌프가 느리게 작동 할 수 있도록 물이 파이프 라인에 너무 많은 영향을 미치지 않도록합니다. 그런 다음 VFD를 원격 압력 게이지 또는 압력 센서와 함께 사용하여 파이프의 압력을 동일하게 할 수 있습니다. 마지막으로 VFD는 압력 보호 파이프 라인뿐만 아니라 자체 오버로드, 언더로드, 과압, 압력 보호를 통해 펌프 손상을 줄일 수 있습니다.

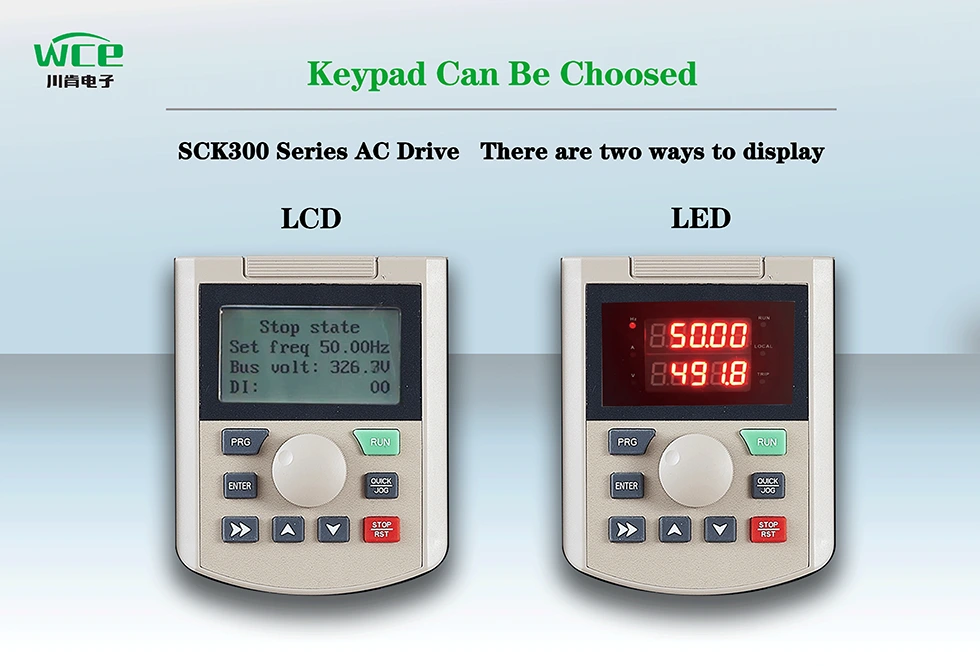

두 가지 디스플레이 모드를 사용할 수 있습니다.

1.LCD 디스플레이 : 중국어 및 영어 디스플레이와 함께 제공되며 러시아어, 포르투갈어, 스페인어, 페르시아어 및 기타 언어를 사용자 정의 할 수도 있습니다.

2. LED 디스플레이 : 전통적인 디지털 튜브 디스플레이, 더블 라인 디스플레이, 동시에 두 세트의 데이터를 관찰합니다.

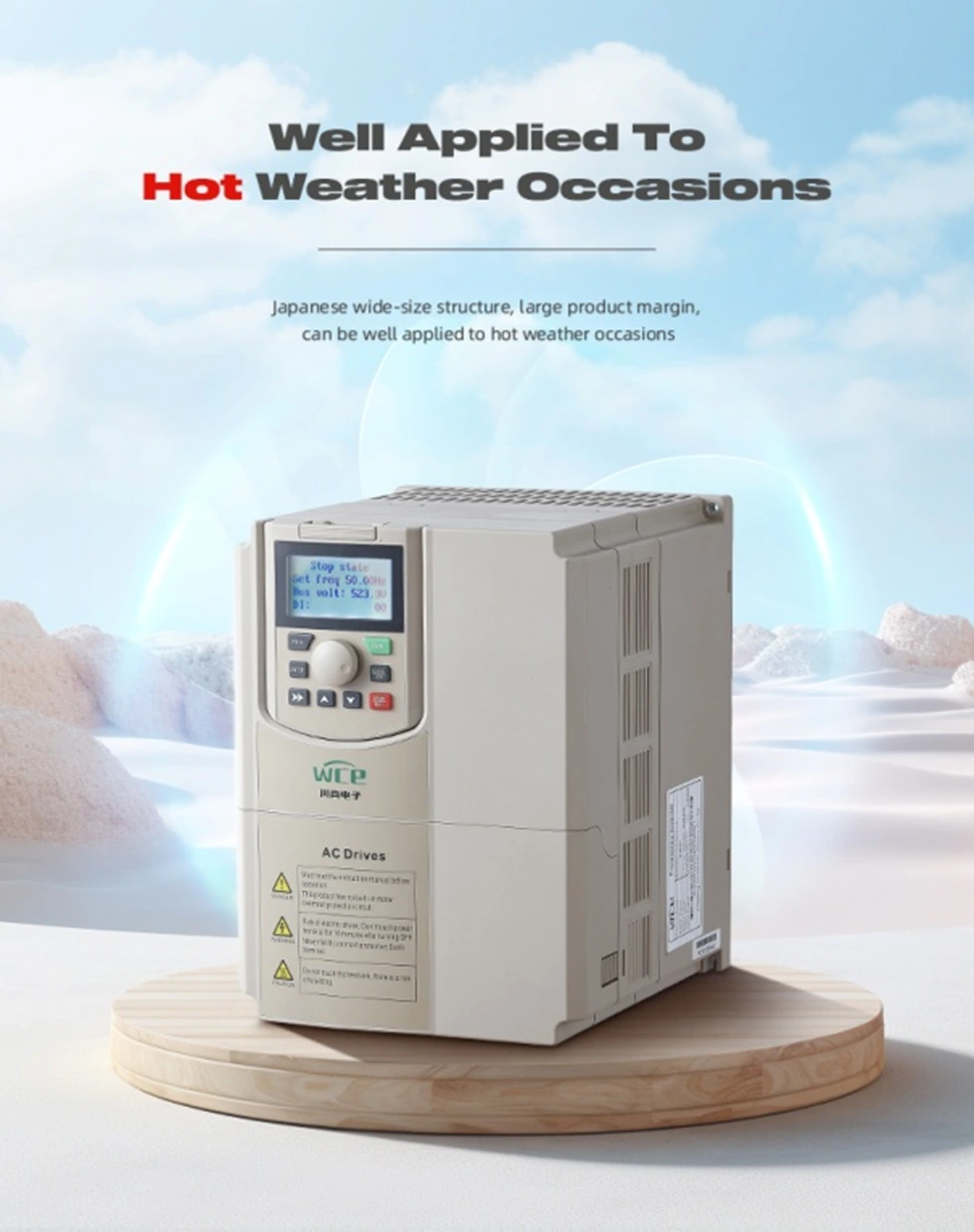

VFD는 넓고 대규모 구조 설계를 채택하고 대형 냉각 부품을 통합하며 높은 부하 연속 작동 기능 및 고효율 활용률을 보유하고 있습니다. 냉각 시스템을 강화하고 고온 저항성 성분의 선택을 강화함으로써, 열대와 같은 고온 및 가혹한 작업 조건에 안정적으로 적응할 수 있습니다.

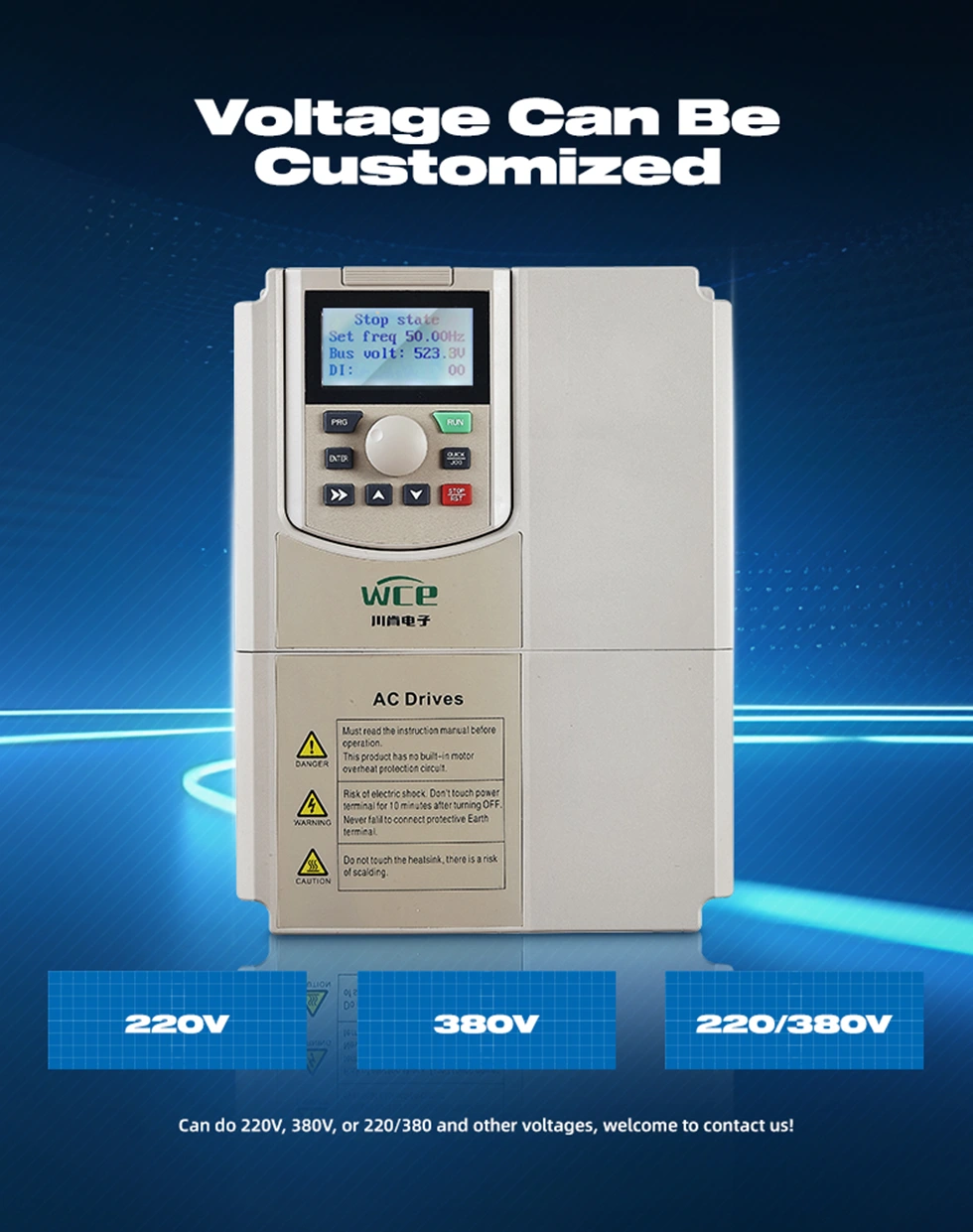

다양한 유형의 입력 및 출력 모드를 사용자 정의 할 수 있습니다.

1.3P 380V 입력 3P 380V 출력.

2. 3P220V 출력으로 3P220V 입력.

3. 3P660V 3P660V 출력.

4. 1p220V 3P 380V 출력에 입력.

5. 1p220V 3p220V 출력에 입력.

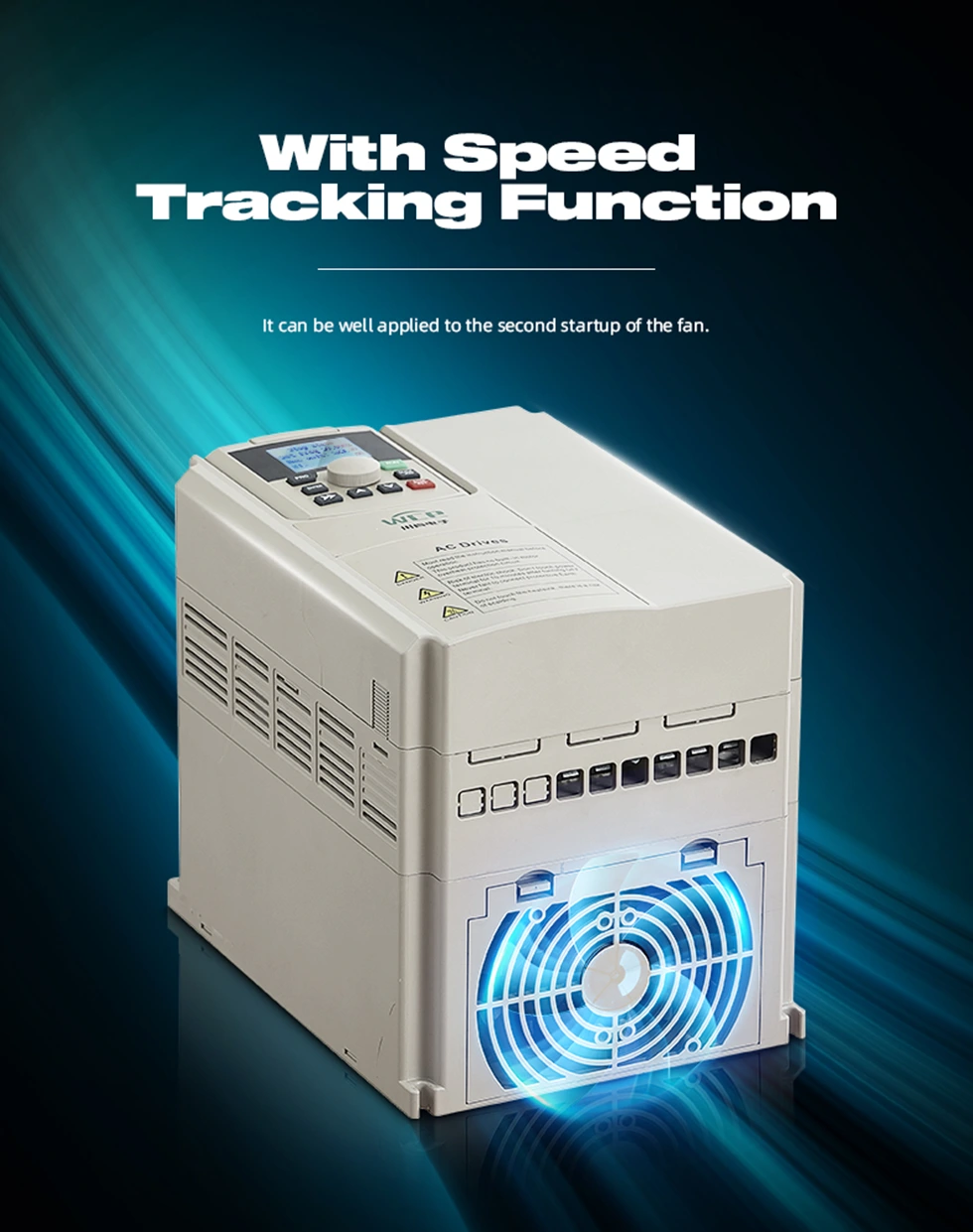

속도 추적 기능을 사용하면 더 두 배의 시작이 가능합니다.

Modbus RTU 커뮤니케이션과 함께 제공되며 확장 카드를 추가하여 Modbus TCP, PRPFIBUS 및 Profinet을 구현할 수도 있습니다.

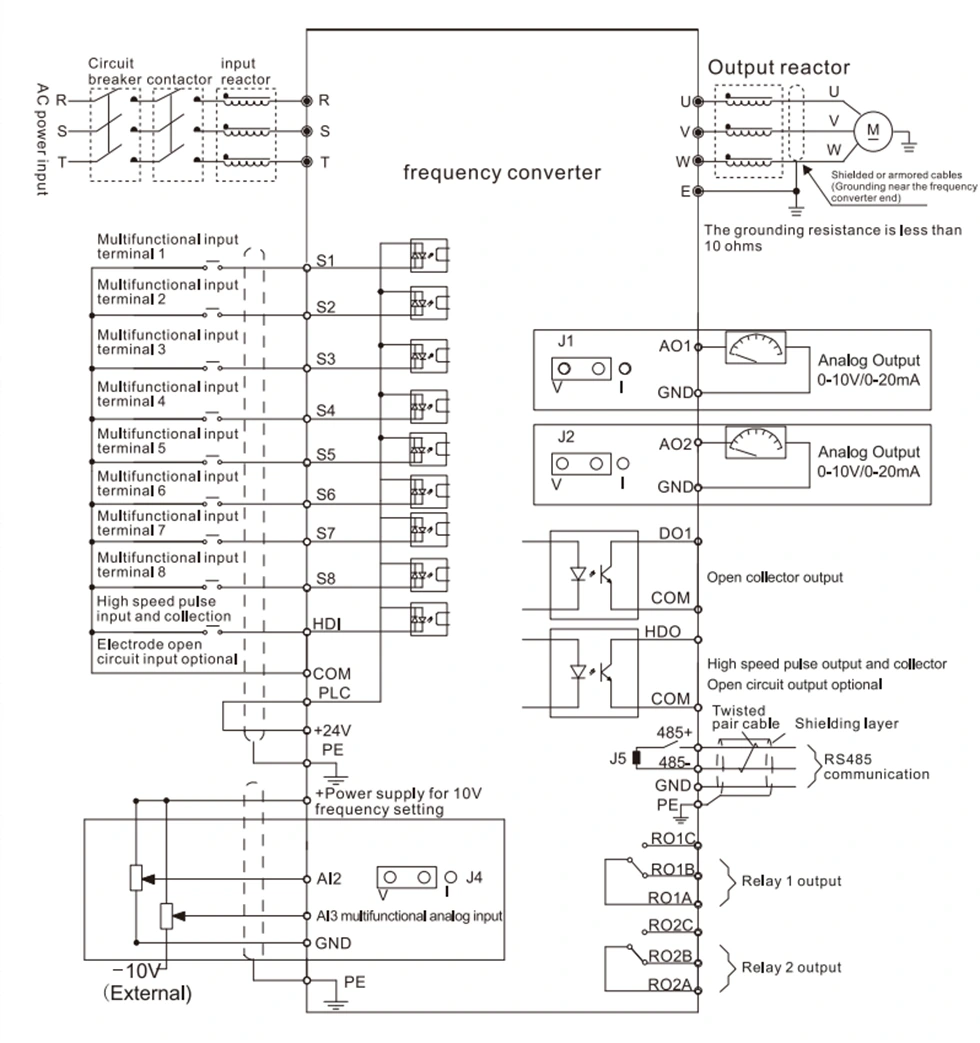

VFD 배선 다이어그램.
